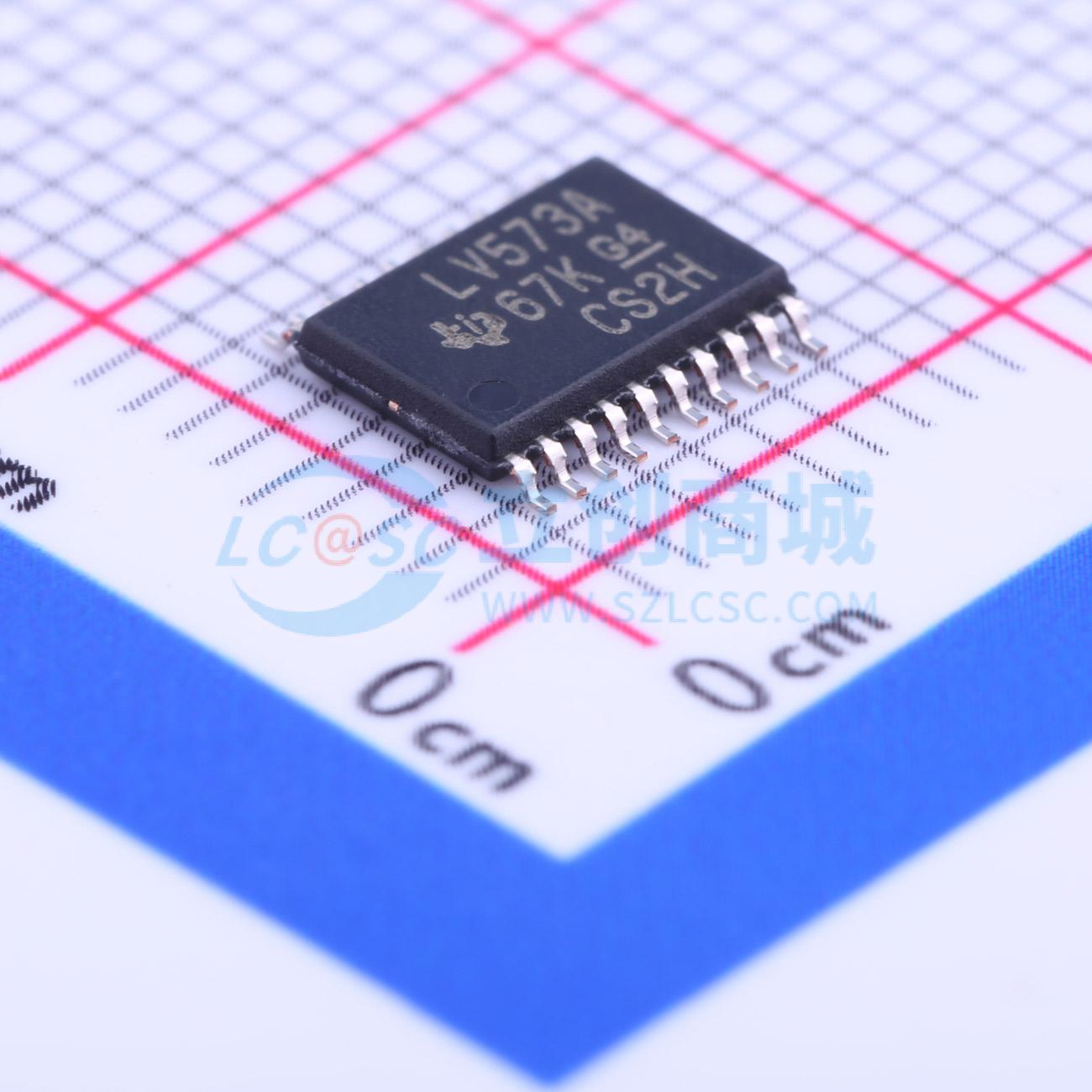

SN74LV573APWR
三态输出的八路透明D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LV573A 具有三态输出的八路透明 D 类锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV573APWR
- 商品编号
- C60435
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 16mA | |
| 灌电流(IOL) | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 1ns | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 3.5ns | |
| 保持时间 | 1.5ns | |
| 静态电流(Iq) | 20uA |
商品概述
LV573A器件是八进制透明D型锁存器,设计用于2V~5.5V Vcc工作,带有三态输出,专门用于驱动高电容或相对低阻抗负载。当锁存使能LE输入为高电平时,Q输出跟随数据D输入;当LE变为低电平时,Q输出锁存D输入设置的逻辑电平。带缓冲的输出使能OE输入可将八个输出置于正常逻辑电平(高或低逻辑电平)或高阻态,高阻态下输出不会对总线产生明显负载或驱动,高阻态和增强驱动能力使得无需接口或上拉组件即可驱动总线。OE不影响锁存器的内部操作,输出处于高阻态时仍可保留旧数据或输入新数据。为确保上电或断电过程中的高阻态,OE应通过上拉电阻接至Vcc,电阻的最小值由驱动器的灌流能力决定。本器件针对部分断电应用通过Ioff实现完整规范,Ioff电路可禁用输出,防止器件断电时产生破坏性回流电流。
商品特性
- 支持工作电压范围2V~5.5V Vcc
- 5V条件下最大传输延迟tpd为8ns
- Vcc=3.3V、环境温度25℃时,典型输出接地反弹VOLP小于0.8V
- Vcc=3.3V、环境温度25℃时,典型输出VOH下冲VOHV大于2.3V
- 所有端口支持混合模式电压工作
- Ioff支持部分断电模式工作
- 闩锁性能超过250mA,符合JESD 17标准
- ESD防护符合JESD 22标准
- ESD防护等级:人体模型2000V、机器模型200V、充电器件模型1000V
- 最大电源电压范围-0.5V~7V
- 输入电压范围-0.5V~7V
- 高阻或断电状态下输出电压范围-0.5V~7V
- 高低状态下输出电压范围-0.5V~Vcc+0.5V,最大不超过5.5V
- 输出钳位电流最大-50mA
- 连续输出电流±35mA
- Vcc或接地端连续电流±70mA
- 存储温度范围-65℃~150℃
- 不同封装对应热阻抗:DB封装70℃/W、DGV封装92℃/W、DW封装58℃/W、GQN封装78℃/W、NS封装60℃/W、PW封装83℃/W、RGY封装37℃/W
- 可用型号及封装:SN54LV573A适配J、W、FK封装;SN74LV573A适配DB、DGV、DW、NS、PW、RGY、GQN封装
应用领域
- 缓冲寄存器实现
- I/O端口
- 双向总线驱动器
- 工作寄存器
