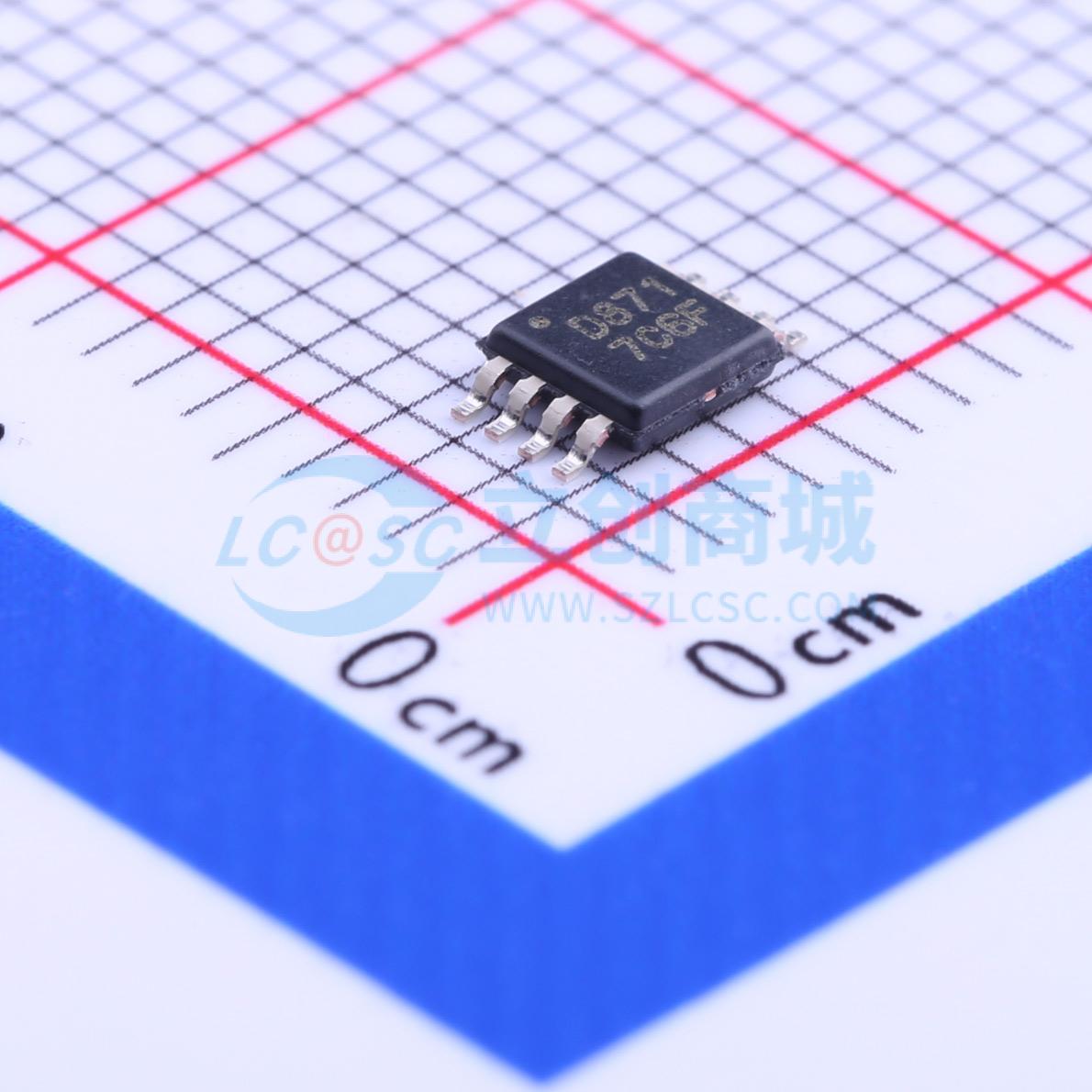

温馨提醒：图片仅供参考，商品以实物为准

DAC8571IDGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC8571 低功耗轨到轨输出 16 位 I2C 输入 DAC
品牌名称: TI(德州仪器)
商品型号: DAC8571IDGKR
商品编号: C60535
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

DAC8571是一款小型微功耗、16位电压输出数模转换器（DAC），具备与I²C兼容的两线串行接口。其片上精密输出放大器支持轨到轨输出摆幅，并能在10微秒内稳定。DAC8571架构为16位单调架构，工厂微调通常可在所有编码下实现±4 mV的绝对精度。DAC8571需要外部参考电压来设定其输出电压范围。该器件的低功耗和小尺寸特性使其非常适合便携式电池供电设备。在VDD = 5V时，其功耗通常为800 µW，在掉电模式下可降至1 µW。 DAC8571集成了一个两线I²C接口，支持I²C操作的标准、快速和高速模式，串行时钟速度最高可达3.4 MHz。通过I²C总线可支持多通道同步数据更新和掉电操作。DAC8571还能够传输其串行移位寄存器的内容，这是I²C系统验证的一项关键特性。 DAC8571采用8引脚MSOP封装，工作温度范围为-40℃至105℃。

商品特性

微功耗运行：5V时为160 µA
上电复位至零
单电源：+2.7 V至+5.5 V
16位单调
建立时间：10 µs内达到±0.003% FSR
具备高速模式的I²C接口
支持数据接收和发送
片上轨到轨输出缓冲器
双缓冲输入寄存器
支持同步多通道更新
失调误差：25℃时最大±1 mV
满量程误差：25℃时最大±3 mV
小型8引脚MSOP封装

应用领域

过程控制
数据采集系统
闭环伺服控制
电脑外设
便携式仪器

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	1
	接口类型	I2C
	工作电压	2.7V~5.5V
	稳定时间	10us
	输出类型	电压-缓冲

	属性	参数值
	积分非线性	0.25LSB
	工作温度	-40℃~+105℃
	上电复位	内置
	基准电压源	外置
	数据速率	3.4MHz
	静态电流	200nA
