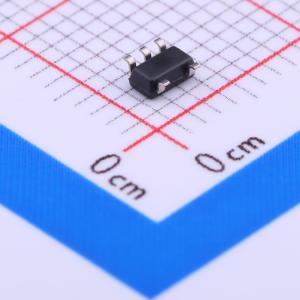

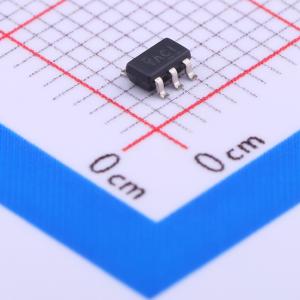

温馨提醒：图片仅供参考，商品以实物为准

TLV431ACDBVR

低电压可调精密分流稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV431A 精度为 1% 的低电压可调节精密并联稳压器
品牌名称: TI(德州仪器)
商品型号: TLV431ACDBVR
商品编号: C60268
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV431器件是一款低压三端可调电压基准源，在适用的工业和商业温度范围内具有特定的热稳定性。通过两个外部电阻，输出电压可设置为VREF（1.24 V）至6 V之间的任意值。与广泛使用的TL431和TL1431并联稳压器基准源相比，这些器件的工作电压更低（1.24 V）。当与光耦合器配合使用时，TLV431器件是3 V至3.3 V开关模式电源隔离反馈电路中的理想电压基准源。这些器件的典型输出阻抗为0.25 Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为低压齐纳二极管的绝佳替代品，包括板载稳压和可调电源。

商品特性

低压工作，VREF = 1.24 V
可调输出电压，V0 = VREF至6 V
25°C时的基准电压容差：TLV431B为0.5%，TLV431A为1%，TLV431为1.5%
典型温度漂移：4 mV（0°C至70°C）、6 mV（-40°C至85°C）、11 mV（-40°C至125°C）
低工作阴极电流，典型值为80 μA
典型输出阻抗为0.25 Ω
超小型SC - 70封装比SOT - 23 - 3封装的占位面积小40%

应用领域

可调电压和电流基准
反激式开关模式电源的次级侧稳压
齐纳二极管替代
电压监测
带集成基准的比较器

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	1.24V~6V
	输出电压	1.24V~6V
	输出电流	15mA
	精度	±1%

	属性	参数值
	温度系数	-
	电压基准类型	并联
	静态电流(Iq)	80uA
	最小阴极电流调节	80uA
	噪声(0.1Hz-10Hz)	40uVrms
	工作温度	0℃~+70℃
