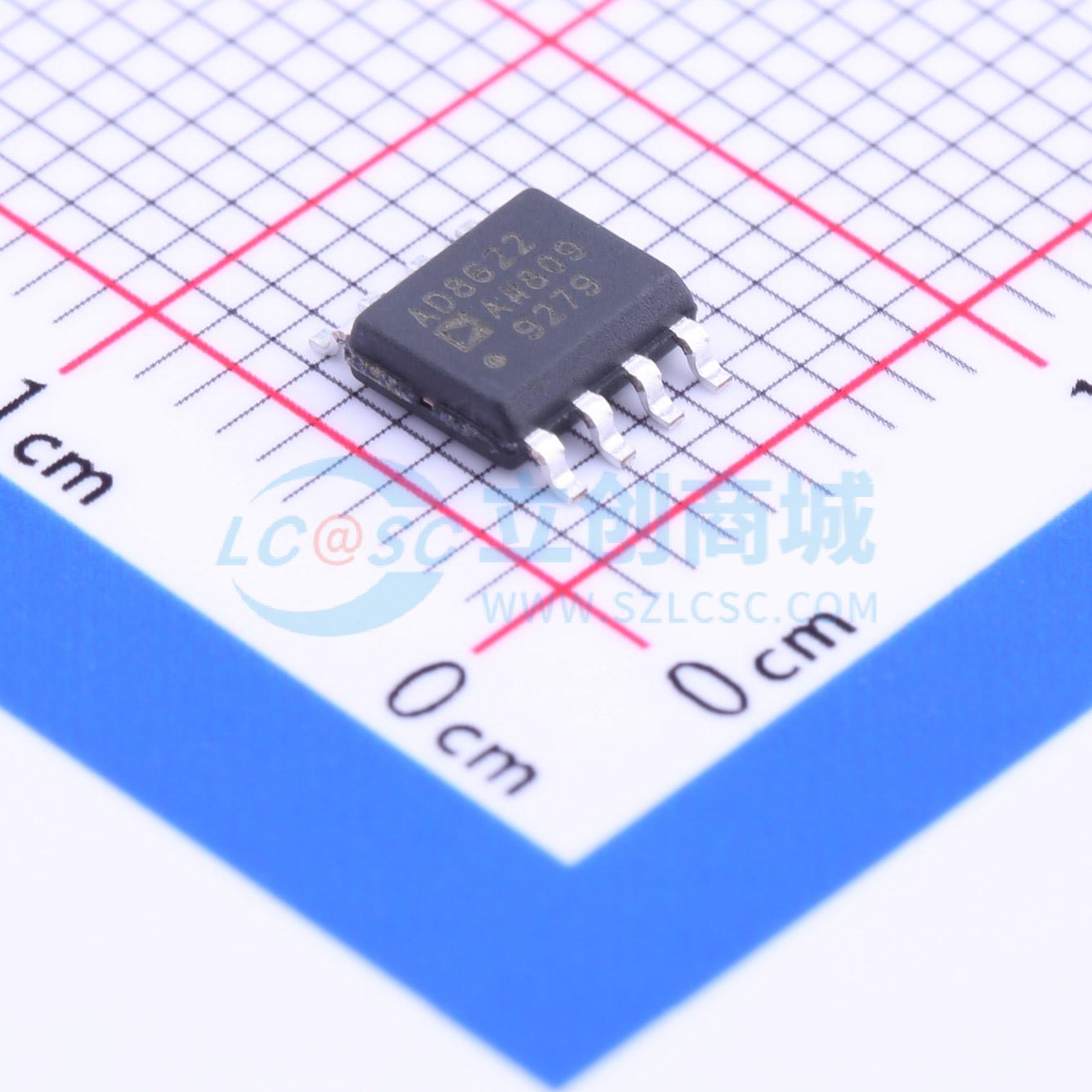

温馨提醒：图片仅供参考，商品以实物为准
AD8622ARZ-REEL7
低功耗、精密、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD8622/AD8624为双通道和四通道、精密、轨到轨输出运算放大器。在整个温度和电源电压范围内，每个放大器的电源电流仅为350 μA (最大值)。还配置了输入偏置电流消除电路，整个工作温度范围内的输入偏置电流非常低。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8622ARZ-REEL7
- 商品编号
- C60249
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 540kHz | |
| 输入失调电压(Vos) | 125uV | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 压摆率(SR) | 280V/ms | |
| 输入偏置电流(Ib) | 200pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 215uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | -2.5V~15V | |
| 双电源(Vee~Vcc) | -2.5V~15V |
商品概述
AD8622/AD8624为双通道和四通道、精密、轨到轨输出运算放大器。在整个温度和电源电压范围内，每个放大器的电源电流仅为350 μA (最大值)。还配置了输入偏置电流消除电路，整个工作温度范围内的输入偏置电流非常低。 典型失调电压仅为10 μV，失调漂移为0.5 μV/°C，噪声仅为0.2 μVₚ₋ₚ (0.1 Hz至10 Hz)，因而特别适合不容许存在较大误差源的应用。许多系统可以利用其提供的低噪声、直流精度和轨到轨输出摆幅特性，使信噪比和动态范围达到最大，实现低功耗操作。额定工作温度范围为 -40°C至 +125°C扩展工业温度范围。AD8622提供无铅8引脚SOIC封装和MSOP封装，AD8624提供无铅14引脚TSSOP封装和16引脚LFCSP封装。
商品特性
- 极低偏置电压：125 μV (最大值)
- 电源电流：每个放大器215 μA (典型值)
- 输入偏置电流：200 pA (最大值)
- 低输入失调电压漂移：1.2 μV/°C (最大值)
- 极低电压噪声：11 nV/√Hz
- 工作温度： -40°C至 +125°C
- 轨到轨输出摆幅
- 单位增益稳定
- 工作电压：±2.5 V至 ±15 V
应用领域
- 便携式精密仪器仪表
- 激光二极管控制环路
- 应变计放大器
- 医疗仪器
- 热电偶放大器
