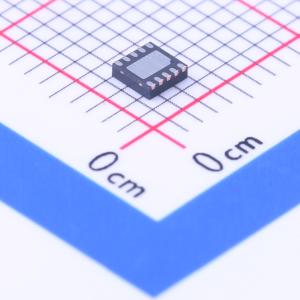

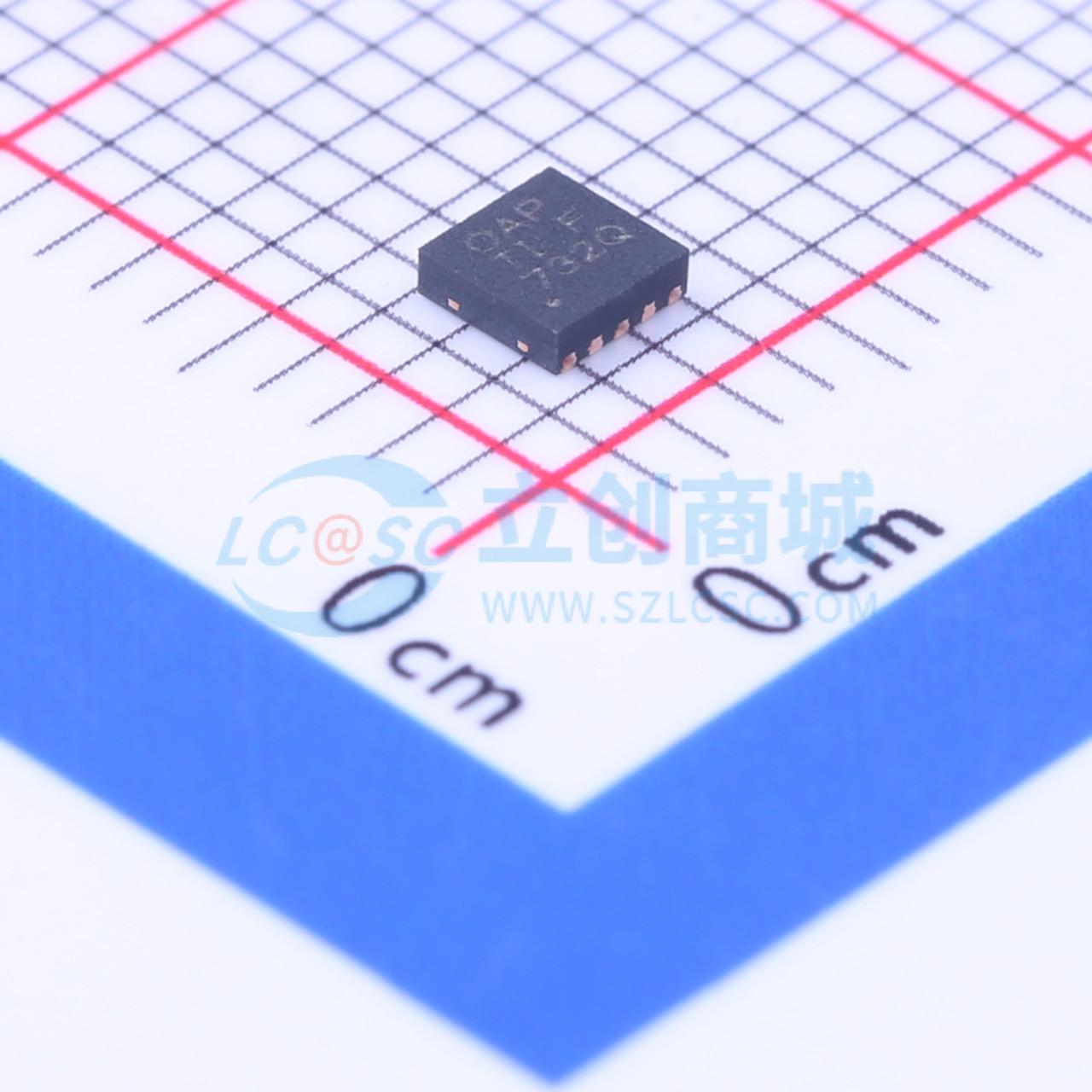

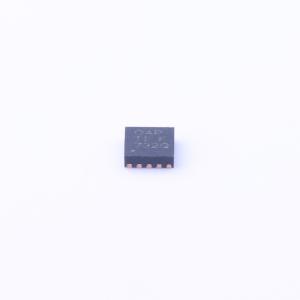

TPS61093DSKR

TPS61093低输入电压升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61093是一款1.2MHz固定频率升压转换器,设计用于高集成度和高可靠性。该IC集成了20 V功率开关、输入/输出隔离开关和电源二极管。当输出电流超过过载限制时,隔离开关断开,从而保护IC和输入电源。此外,还具有过载和过电压保护、可编程软启动等功能。
品牌名称: TI(德州仪器)
商品型号: TPS61093DSKR
商品编号: C60707
商品封装: WSON-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TPS61093是一款1.2 MHz固定频率升压转换器，专为高集成度和高可靠性而设计。该IC集成了一个20 V功率开关、输入/输出隔离开关和功率二极管。当输出电流超过过载限制时，IC的隔离开关会打开，将输出与输入断开，从而保护IC和输入电源。在关断期间，隔离开关也会将输出与输入断开，以最小化泄漏电流。当IC关断时，输出电容会通过内部二极管放电至低电压水平。其他保护功能包括每个周期1.1 A的峰值过流保护（OCP）、输出过压保护（OVP）、热关断和欠压锁定（UVLO）。该IC的最低输入电压为1.6 V，可由两节碱性电池、单节锂离子电池或3.3 V和5 V稳压电源供电。输出电压可升压至17 V。TPS61093采用带散热焊盘的2.5 mm × 2.5 mm VSON N封装。

商品特性

输入范围：1.6 V至6 V
集成功率二极管和隔离FET，20 V内部开关FET，电流为1.1 A
固定1.2 MHz开关频率
15 V输出时效率高达88%
过载和过压保护
可编程软启动
IC关断后负载放电路径
2.5 mm × 2.5 mm × 0.8 mm WSON封装

应用领域

血糖仪
OLED电源
3.3 V至12 V、5 V至12 V升压转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	1.6V~6V
	输出电压	1.6V~17V
	输出电流	-
	开关频率	1.2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	900uA
	开关管(内置/外置)	内置
	输出类型	可调
