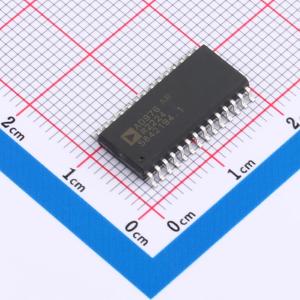

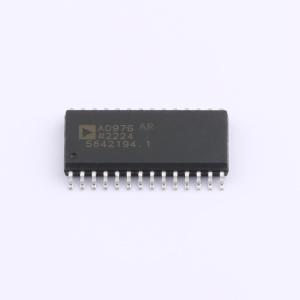

AD976ARZRL

16位，千采样每秒BiCMOS模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高速、低功耗的16位A/D转换器，采用单5V电源供电。包含逐次逼近型开关电容ADC、内部2.5V基准电压源和高速并行接口。工厂校准，可最大限度减少所有线性误差。模拟满量程输入为标准工业范围±10V。对交流参数（如SNR和THD）以及传统参数（如失调、增益和线性度）进行了全面测试。采用专有BiCMOS工艺制造，结合了高性能双极型器件和CMOS晶体管。提供28引脚薄型DIP、SSOP和SOIC封装。
品牌名称: ADI(亚德诺)
商品型号: AD976ARZRL
商品编号: C60775
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 1.058克(g)

商品参数

商品概述

AD976/AD976A是一款高速、低功耗的16位A/D转换器，采用单5 V电源供电。该器件包含一个逐次逼近型开关电容ADC、一个内部2.5 V基准电压源和一个高速并行接口。ADC在出厂时经过校准，可将所有线性误差降至最低。模拟满量程输入为±10 V的标准工业范围。 AD976/AD976A对交流参数（如SNR和THD）以及更传统的失调、增益和线性度参数进行了全面测试。 AD976/AD976A采用ADI公司专有的BiCMOS工艺制造，该工艺结合了高性能双极型器件和CMOS晶体管。 AD976/AD976A提供28引脚窄体DIP、SSOP和SOIC封装。

商品特性

快速16位ADC
200 kSPS吞吐量 – AD976A
100 kSPS吞吐量 – AD976
单5 V电源供电
输入范围：±10 V
最大功耗100 mW
可选择外部或内部2.5 V基准电压源
高速并行接口
片上时钟
28引脚窄体DIP、SSOP或SOIC封装

数据手册PDF

放大查看下载PDF

优惠活动

9.7折

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	100kHz
	通道数	-
	工作电压	5V
	接口类型	并行
	差分输入	否

	属性	参数值
	积分非线性	3LSB
	工作温度	-40℃~+85℃
	信噪比	83dB
	时钟/振荡器	内置
	基准电压源	内置；外置
	基准电压源温漂	7ppm/℃
	ADC架构	SAR
