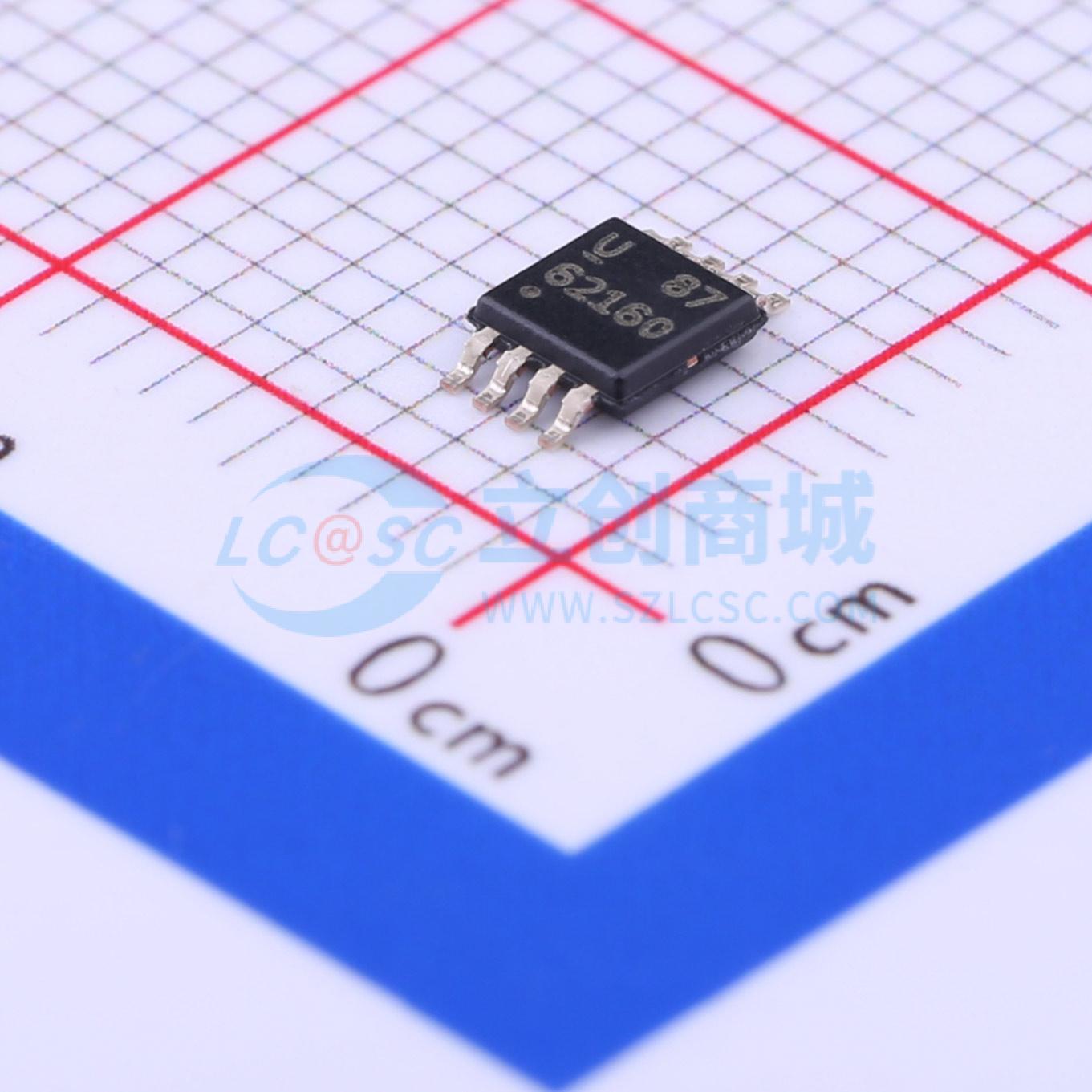

温馨提醒：图片仅供参考，商品以实物为准
TPS62160DGKR
降压型 1A 3V~17V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62160是一款基于DCS-ControlTM拓扑技术的同步降压DC-DC转换器,适用于高功率密度应用。输入电压范围为3V至17V,支持高达1A的输出电流,输出电压范围为0.9V至6V,具有2.25MHz的高开关频率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62160DGKR
- 商品编号
- C60726
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TLV6216X 是一款易于使用的同步降压DC-DC 转换器，其针对高功率密度应用进行了优化。典型2.25MHz 高开关频率允许使用小型电感器并且通过使用DCS-Control™拓扑技术提供快速瞬态响应以及高输出电压精度。 借助它的3V 至17V 宽运行输入电压范围，此器件非常适合用于由锂离子或者其它电池以及由12V 中间电源轨供电的系统。它在输出电压介于0.9V 至6V 之间时支持高达1A 的持续输出电流（使用100% 占空比模式）。 通过配置使能和开漏电源正常引脚也有可能实现电源排序。 在省电模式下，此器件显示来自VIN 的静态电流大约为17μA 。如果负载小，则自动且无缝进入省电模式以在全部负载范围内保持高效率。在关断模式下，此器件被关闭且关断流耗少于2μA 。 提供此器件的可调和固定输出电压版本，并可采用尺寸为2×2mm 的8 引脚WSON (DSG) 封装或者8 引脚MSOP (DGK) 封装内。
商品特性
- DCS-Control™拓扑技术
- 输入电压范围：3V 至17V
- 高达1A 输出电流
- 从0.9V 至6V 的可调节输出电压范围
- 固定输出电压版本
- 无缝省电模式转换
- 典型值为17μA 的静态电流
- 电源正常输出
- 100% 占空比模式
- 短路保护
- 过温保护
- 采用微型小外形尺寸(MSOP)-8 封装和2×2mm 小外形尺寸无引线(WSON)-8 封装
应用领域
- 标准12V 导轨式电源
- 单一或者多个锂离子电池供电的负载点(POL) 电源
- 低压降稳压器(LDO) 替代产品
- 嵌入式系统
- 数码相机、数码摄像机
- 移动个人电脑(PC)、平板电脑、调制解调器(Modem)
