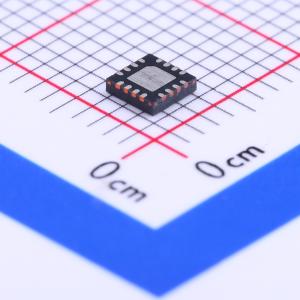

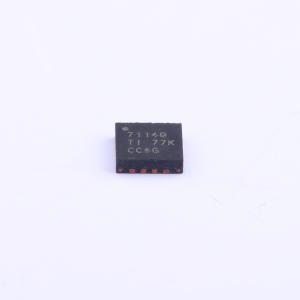

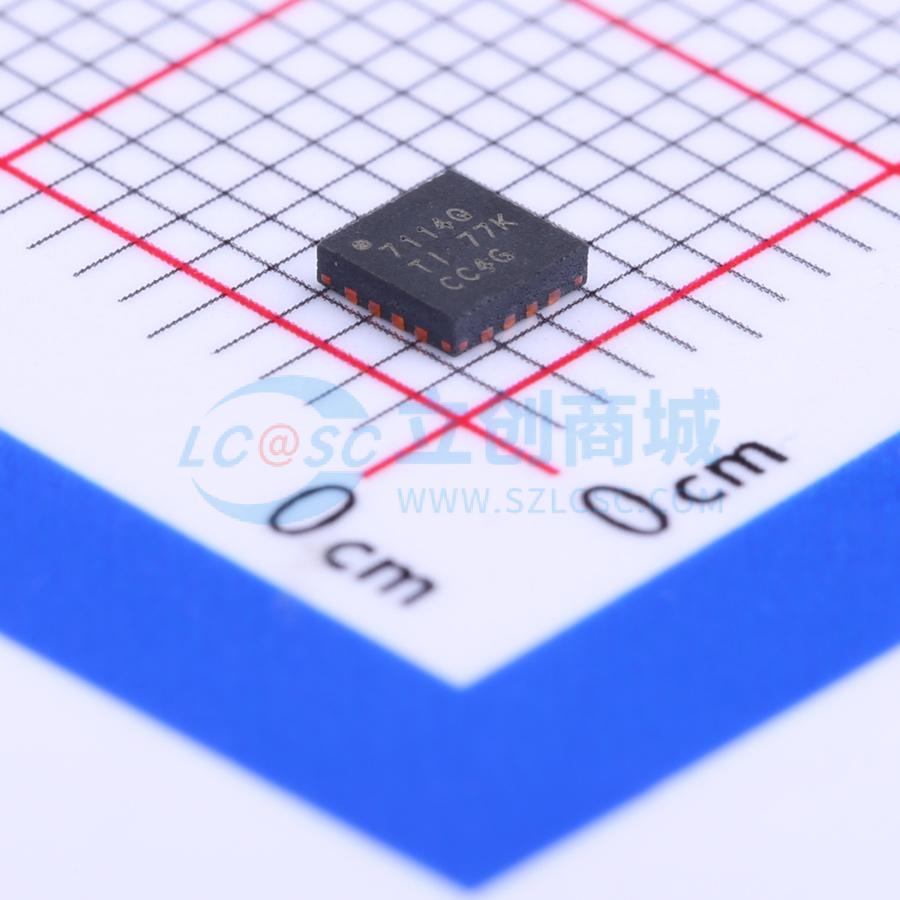

TPS57114QRTERQ1
2.95-V至6-V输入,4-A输出,2-MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS57114-Q1 是一款全功能6V、4A同步降压电流模式转换器,集成了两个MOSFET。该设备支持汽车应用,符合AEC-Q100标准,工作温度范围为-40°C至125°C。其特点是高效率、低静态电流、宽输入电压范围、可调启动时间和序列控制、过压保护和热关断保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS57114QRTERQ1
- 商品编号
- C59522
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 800mV~4.5V | |
| 输出电流 | 4A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS57114-Q1器件是一款功能齐全的6V、4A同步降压电流模式转换器,集成了两个MOSFET。 通过集成MOSFET、采用电流模式控制以减少外部元件数量、支持高达2MHz的开关频率以减小电感尺寸,以及采用3mm×3mm热增强型QFN封装来最小化IC占位面积,TPS57114-Q1器件可实现小型化设计。 TPS57114-Q1器件借助在不同温度下精度为±1%的电压基准(Vref),可为各种负载提供精确的稳压。 通过集成的12mΩ MOSFET和典型值为515μA的电源电流,可实现效率最大化。利用使能引脚,进入关断模式可将关断电源电流降至5.5μA。 内部欠压锁定设置为2.45V,但通过使能引脚上的电阻网络对阈值进行编程可以提高该设置。慢启动引脚控制输出电压的启动斜坡。漏极开路电源正常信号指示输出电压在其标称电压的93%至107%范围内。 在过流情况下,频率折返和热关断功能可保护器件。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证,结果如下:器件温度等级1:环境工作温度范围为-40℃至125℃;器件HBM ESD分类等级2;器件CDM ESD分类等级C4B
- 两个12mΩ(典型值)MOSFET,在4A负载下实现高效率
- 开关频率范围为200kHz至2MHz
- 在不同温度(-40℃至150℃)下,0.8V±1%的电压基准
- 可与外部时钟同步
- 可调节的慢启动和排序功能
- 欠压和过压电源正常输出
- 工作结温范围为-40℃至150℃
- 3mm×3mm 16引脚热增强型QFN封装
- 引脚与TPS54418兼容
应用领域
- 低压、高密度电源系统
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
- 宽带、网络和光通信基础设施
