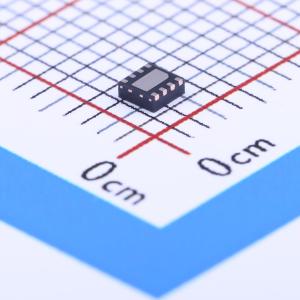

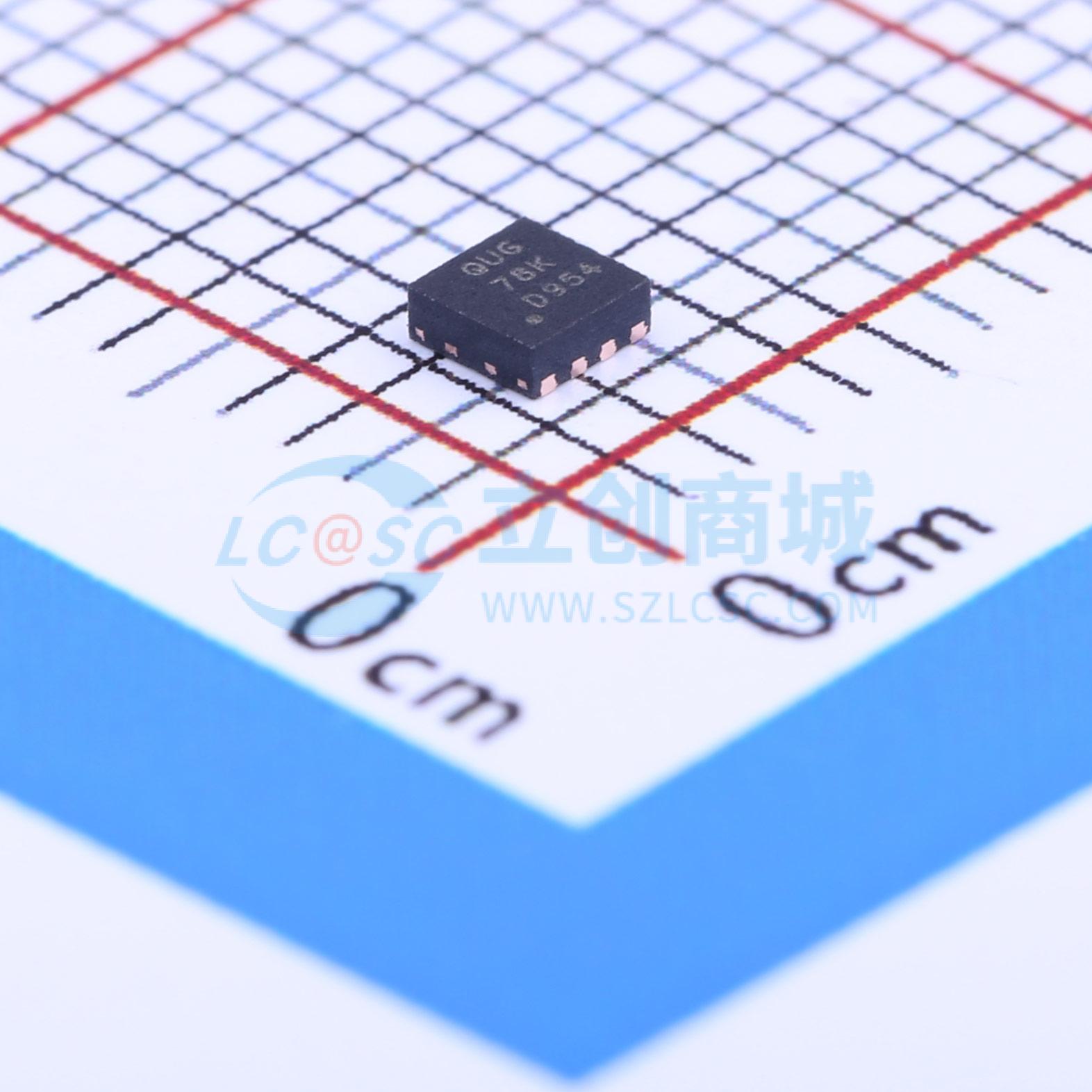

TPS62172DSGR

3-17V 0.5A 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62172是一款3至17V输入电压范围、0.5A输出电流的同步降压转换器,采用DCS-ControlTM拓扑结构,支持固定和可调输出电压版本,具有低静态电流和高效能特性。
品牌名称: TI(德州仪器)
商品型号: TPS62172DSGR
商品编号: C59873
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

TPS6217X系列是一款易于使用的同步降压DC-DC转换器，针对高功率密度应用进行了优化。典型2.25MHz的高开关频率允许使用小型电感器，并通过采用DCS-Control™拓扑结构，提供快速瞬态响应和高输出电压精度。该器件的工作输入电压范围为3V至17V，非常适合由锂离子电池或其他电池供电的系统，以及由12V中间电源轨供电的系统。在输出电压为0.9V至6V（支持100%占空比模式）时，它支持高达0.5A的连续输出电流。通过配置使能引脚和开漏电源正常引脚，还可以实现电源排序。在省电模式下，器件从VIN汲取的静态电流约为17μA。当负载较小时，器件会自动无缝进入省电模式，从而在整个负载范围内保持高效率。在关断模式下，器件关闭，关断电流消耗小于2μA。该器件有可调输出电压和固定输出电压两种版本，采用2×2mm的8引脚WSON封装（DSG）。

商品特性

DCS-Control™拓扑结构
输入电压范围：3至17V
高达500mA输出电流
输出电压可调范围：0.9至6V
固定输出电压版本
无缝省电模式转换
典型静态电流17μA
电源正常输出
100%占空比模式
短路保护
过温保护
提供2×2mm、WSON-8封装

应用领域

标准12V电源轨供电
单节或多节锂离子电池的负载点供电
低压差线性稳压器（LDO）替代方案
嵌入式系统
数码相机、摄像机
移动PC、平板电脑、调制解调器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	3.3V
	输出电流	500mA
	开关频率	2.25MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	固定
