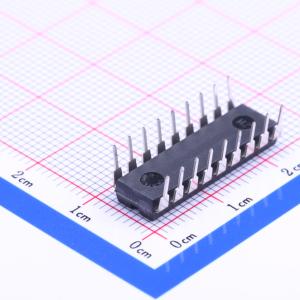

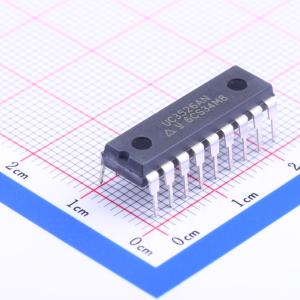

温馨提醒：图片仅供参考，商品以实物为准

UC3526AN

UC3526AN 脉宽调制控制器

描述: UC3526AN 是一款脉宽调制控制器,具有高精度带隙参考、7V 至 35V 的工作电压范围、双 200mA 源/漏输出、最小输出交叉传导、双脉冲抑制逻辑、欠压锁定、可编程软启动、热关断保护等功能。
品牌名称: TI(德州仪器)
商品型号: UC3526AN
商品编号: C58822
商品封装: DIP-18
包装方式: 管装
商品毛重: 2.15克(g)

商品参数

商品概述

UC1526A系列是性能得到提升的脉宽调制器电路，旨在在所有应用中直接替代等效的非“A”版本。通过多项重大改进提升了高频工作性能，包括：更精确的振荡器，最小死区时间更短；减少了电路延迟（特别是在限流方面）；改进了输出级，交叉导通电流可忽略不计。其他改进包括集成了精密带隙基准发生器、降低了整体电源电流，并增加了热关断保护功能。除了这些改进之外，UC1526A系列还保留了欠压锁定、软启动、数字限流、双脉冲抑制逻辑和可调死区时间等保护功能。为便于接口连接，所有数字控制端口均与TTL兼容，采用低电平有效逻辑。对于“逻辑电平”应用，通过将VIN、VC和VREF连接到精密5V输入电源，可实现5V工作。

商品特性

降低电源电流
振荡器频率可达600kHz，精密带隙基准
7至35V工作电压
双200mA源极/漏极输出，最小输出交叉导通
双脉冲抑制逻辑，欠压锁定，可编程软启动
热关断，TTL/CMOS兼容逻辑端口，5V工作（VIN = VC = VREF = 5.0V）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	7V~35V
	输出电压	-
	输出电流	-
	开关频率	600kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	-
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
