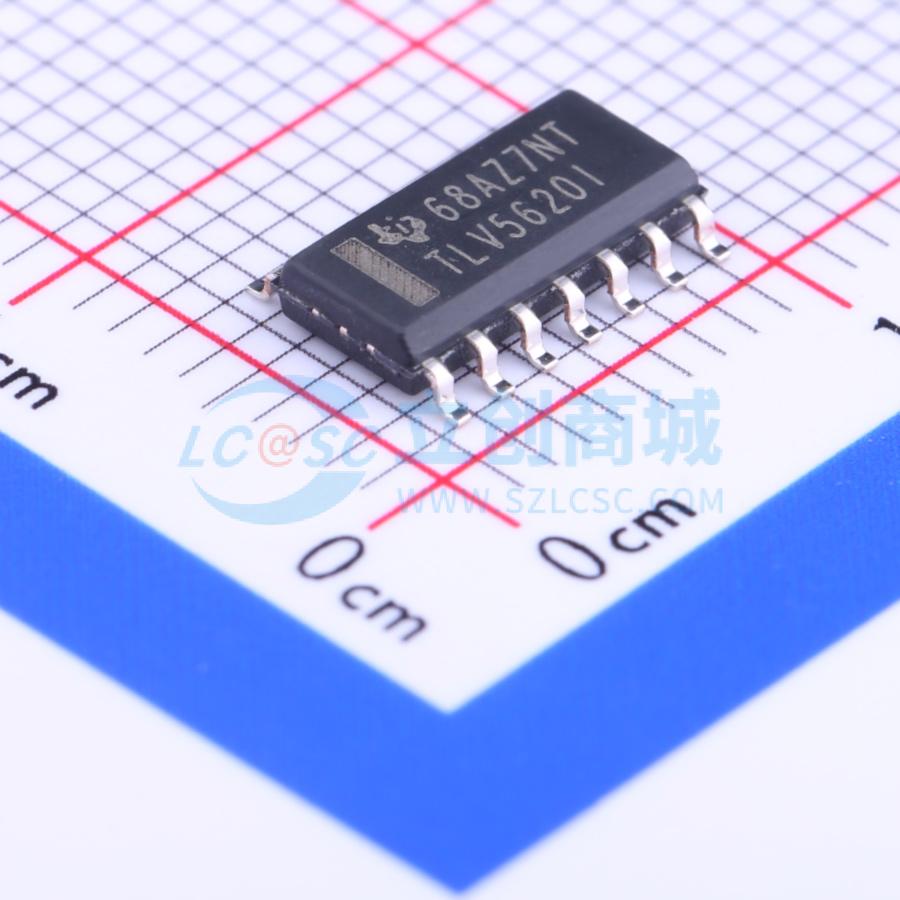

温馨提醒：图片仅供参考，商品以实物为准

TLV5620IDR

四通道8位数字-模拟转换器

描述: TLV5620 具有串行输入、可编程 1x 或 2x 输出、同步更新的 8 位、10us 四通道 DAC
品牌名称: TI(德州仪器)
商品型号: TLV5620IDR
商品编号: C58967
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.309克(g)

商品参数

商品概述

TLV5620C和TLV5620I是四通道8位电压输出数模转换器（DAC），具有缓冲参考输入（高阻抗）。这些DAC产生的输出电压范围介于参考电压的一倍或两倍与地之间；并且，这些DAC具有单调性。该器件使用简单，因为它采用3V至3.6V单电源供电。内置上电复位功能，以确保可重复的启动条件。 TLV5620C和TLV5620I的数字控制通过一个简单的三线串行总线实现，该总线与CMOS兼容，并且易于与所有流行的微处理器和微控制器设备接口。11位命令字包括8位数据、2位DAC选择位和1位范围位，后者允许在1倍或2倍输出范围之间进行选择。DAC寄存器采用双缓冲，允许将一组完整的新值写入设备，然后通过LDAC控制使所有DAC输出同时更新。数字输入具有施密特触发器，以实现高抗噪性。 14引脚小外形（SO）封装允许在空间受限的应用中对模拟功能进行数字控制。TLV5620C的工作温度范围为0℃至70℃。TLV5620I的工作温度范围为 -40℃至85℃。TLV5620C和TLV5620I无需外部微调。

商品特性

四个8位电压输出DAC
3V单电源供电
串行接口
高阻抗参考输入
可编程1倍或2倍输出范围
同步更新功能
内部上电复位
低功耗
半缓冲输出

应用领域

可编程电压源
数字控制放大器/衰减器
移动通信
自动测试设备
过程监测与控制信号合成

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	8位
	通道数	4
	接口类型	串行
	工作电压	2.7V~5.25V
	稳定时间	10us

	属性	参数值
	输出类型	电压-缓冲
	积分非线性	1LSB；0.9LSB
	工作温度	-40℃~+85℃
	上电复位	内置
	基准电压源	外置
	静态电流	2mA
