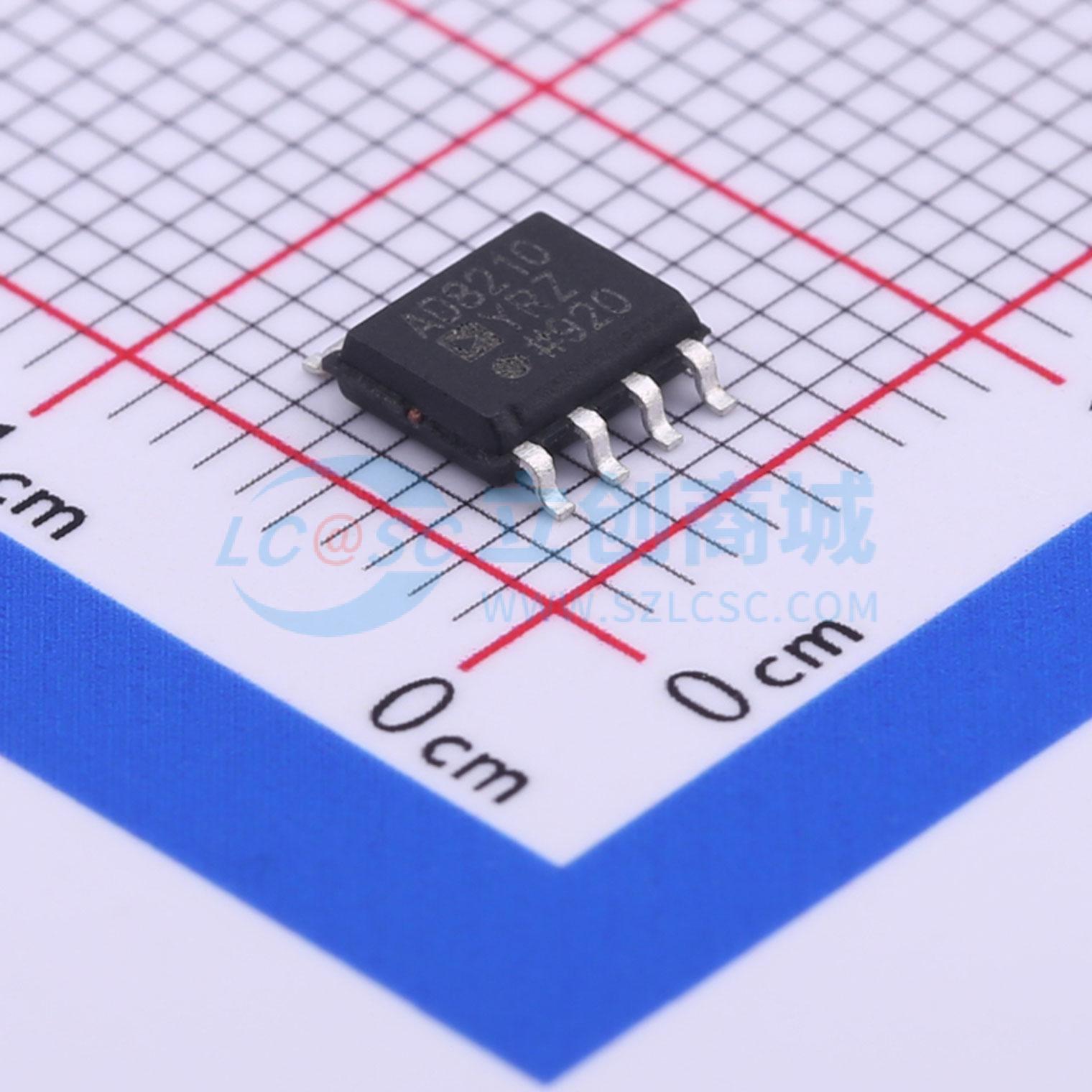

温馨提醒：图片仅供参考，商品以实物为准

AD8210YRZ-REEL7

高电压、双向电流检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高压双向电流检测监控器
品牌名称: ADI(亚德诺)
商品型号: AD8210YRZ-REEL7
商品编号: C59145
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

AD8210是一款单电源差分放大器，非常适合在存在大共模电压的情况下放大小差分电压。其工作输入共模电压范围为 -2V 至 +65V，典型电源电压为 5V。 AD8210采用SOIC封装，工作温度范围为 -40°C 至 +125°C。出色的交直流性能在整个温度范围内将测量环路中的误差降至最低。失调漂移和增益漂移分别保证最大为 8μV/°C 和 20ppm/°C。通过使用VREF1引脚和VREF2引脚，在5V电源下，输出失调可在 0.05V 至 4.9V 之间调节。将VREF1引脚连接到V+引脚，VREF2引脚连接到GND引脚时，输出设置为半量程。将VREF1和VREF2都连接到GND会使输出为单极性，起始接近地电位。将VREF1和VREF2都连接到V+会使输出为单极性，起始接近V+。通过向VREF1和VREF2施加外部电压，可以获得其他失调值。

商品特性

±4000V人体模型（HBM）静电放电（ESD）保护
高共模电压范围：工作范围 -2V 至 +65V，耐受范围 -5V 至 +68V
缓冲输出电压
5mA输出驱动能力
宽工作温度范围：-40°C 至 +125°C
比例式半量程输出失调
出色的交直流性能：典型失调漂移 1μV/°C，典型增益漂移 10ppm/°C，直流时典型共模抑制比（CMRR）为 120dB，100kHz 时典型共模抑制比为 80dB
提供8引脚SOIC封装
符合汽车应用要求

应用领域

电流检测
电机控制
传动控制
柴油喷射控制
发动机管理
悬架控制
车辆动态控制
直流 - 直流转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-2V~65V
	增益	20V/V
	带宽	450kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	1mV
	工作温度	-40℃~+125℃

	属性	参数值
	差分电压	-125mV~+125mV
	单电源	4.5V~5.5V
	输出电流	5mA
	输入失调电压温漂(Vos TC)	8uV/℃
	压摆率(SR)	3V/us
	共模抑制比(CMRR)	120dB
	噪声密度(eN)	70nV/√Hz@1kHz
