温馨提醒：图片仅供参考，商品以实物为准

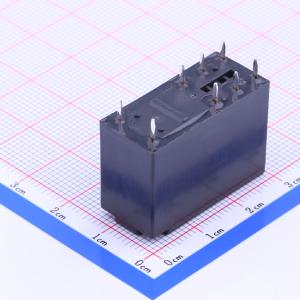

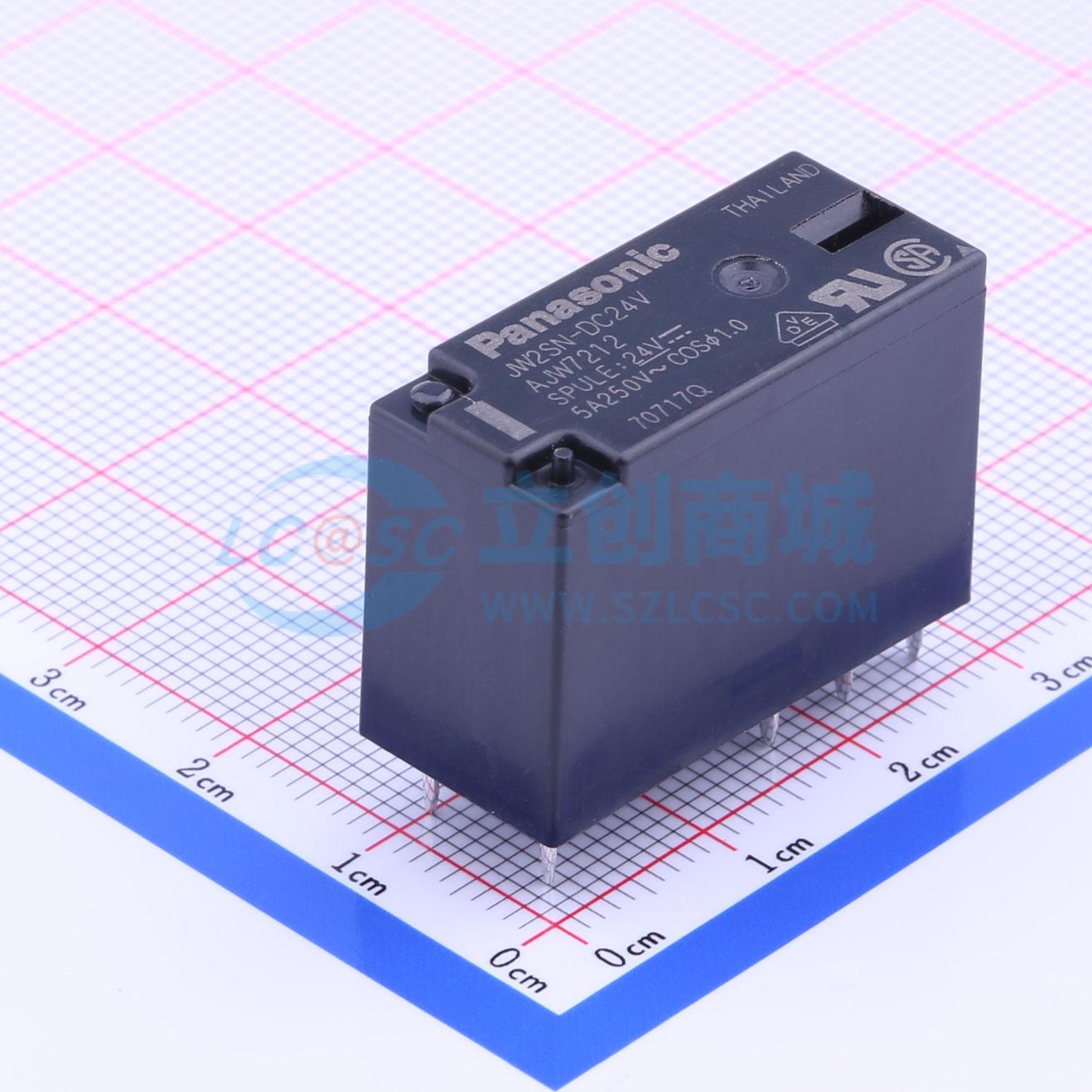

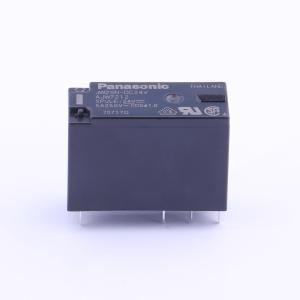

JW2SN-DC24V
功率继电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：微型封装，通用端子布局。 高介电耐压，用于瞬态保护：线圈和触点之间可承受10,000V的μs级浪涌。 密封结构。 提供B级线圈绝缘类型。 通过VDE、TUV、SEMKO、SEV、FIMKO认证。 提供插座。应用：家用电器：电视机、录像机、微波炉。 办公设备：复印机、自动售货机
- 品牌名称
- PANASONIC(松下)
- 商品型号
- JW2SN-DC24V
- 商品编号
- C59285
- 商品封装
- DIP,28.6x12.8mm
- 包装方式
- 盒装
- 商品毛重
- 13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 两组转换:2C(双刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 5A@250VAC；5A@30VDC | |
| 最大切换电压 | 250V@AC；30V@DC | |
| 额定线圈功率 | 530mW | |
| 触点材料 | AgNi |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | 5A | |
| 线圈类型 | - | |
| 线圈电阻 | 1.1kΩ | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+60℃ |
