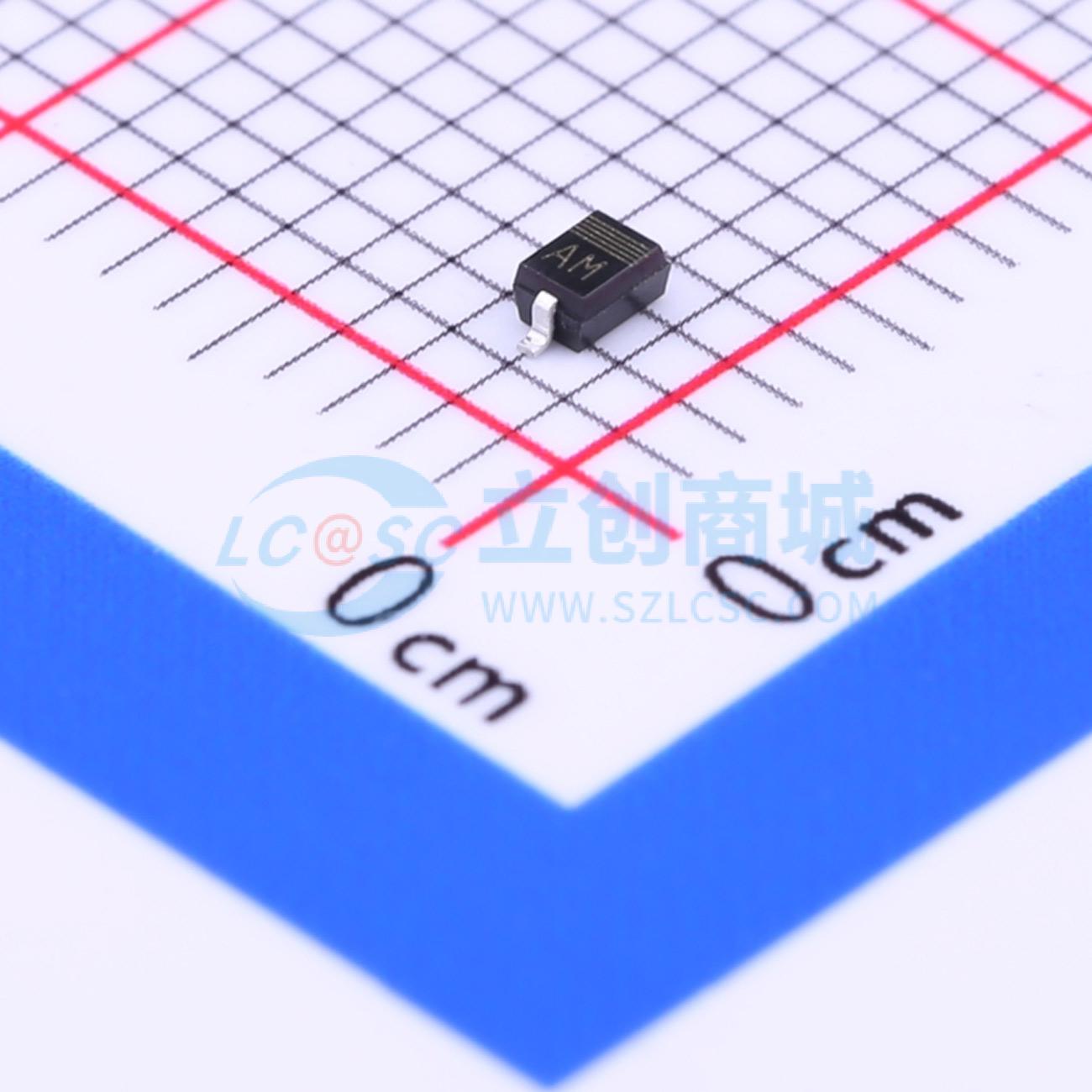

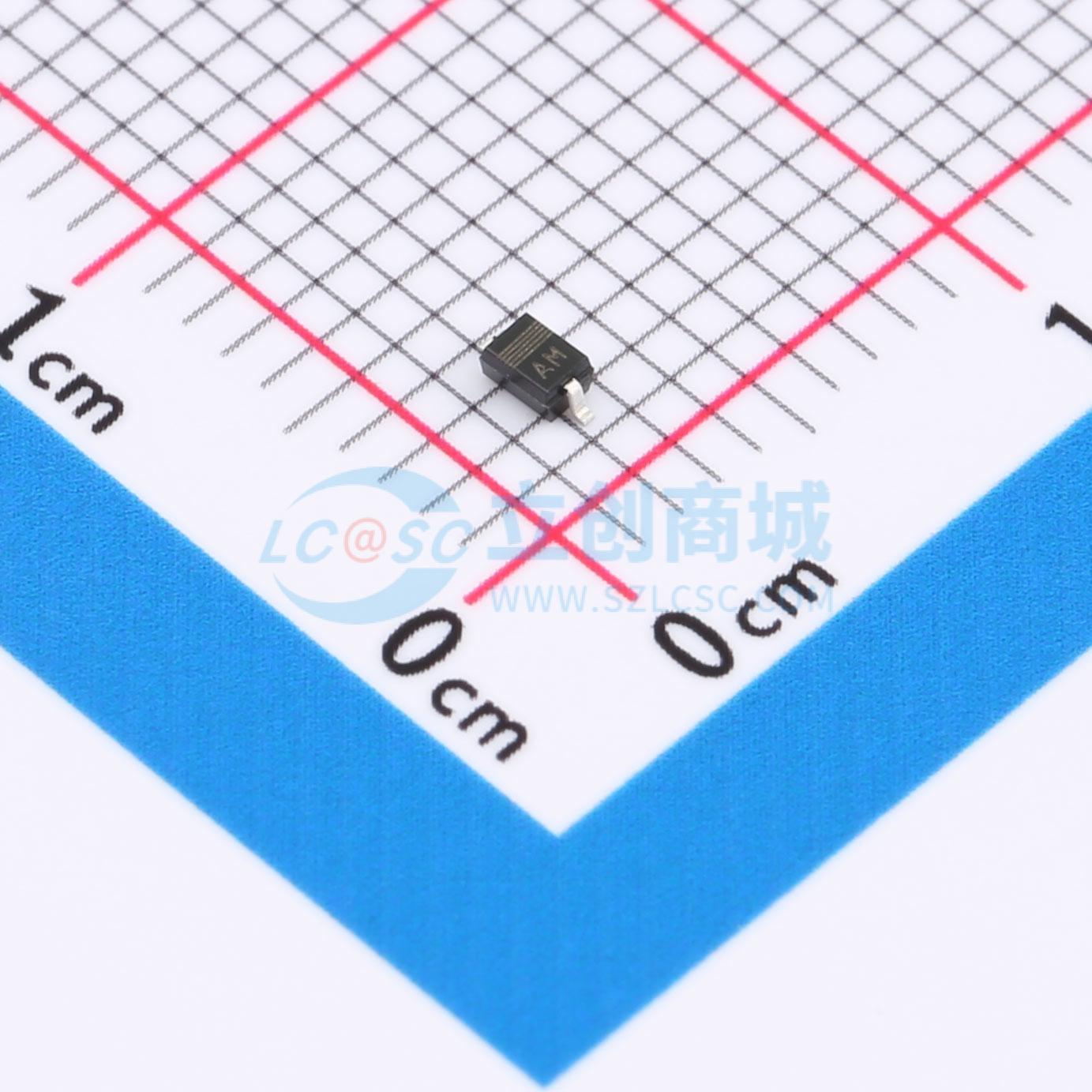

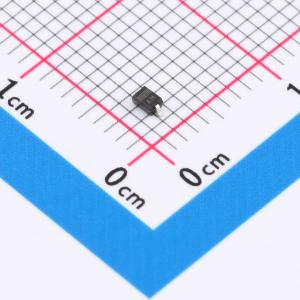

温馨提醒：图片仅供参考，商品以实物为准
PESD1LIN,115
双向ESD 15V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=18.9V,Cd=13pF,(8KV接触, 15KV空隙放电）
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD1LIN,115
- 商品编号
- C58901
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 160W@8/20us | |
| 击穿电压 | 18.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 13pF |
商品概述
PESD1LIN采用非常小的SOD323 (SC-76) 表面贴装器件 (SMD) 塑料封装，旨在保护一条汽车本地互联网络 (LIN) 总线线路免受静电放电 (ESD) 和其他瞬态现象造成的损坏。
商品特性
- 对一条汽车LIN总线线路进行ESD保护
- 非对称二极管配置可确保对LIN电子控制单元 (ECU) 的电磁干扰 (EMI) 实现优化保护
- 最大峰值脉冲功率：在t_p = 8/20 μs时，P_PP = 160 W
- 低钳位电压：在l_PP = 1 A时，V_CL = 40 V
- 超低泄漏电流：l_BM < 1 nA
- 高达23 kV的ESD保护
- 符合IEC 61000-4-2 4级 (ESD) 标准
- 符合IEC 61000-4-5 (浪涌) 标准；在t_p = 8/20 μs时，IPP = 3 A
- 通过AEC-Q101认证
应用领域
- LIN总线保护
- 汽车应用
