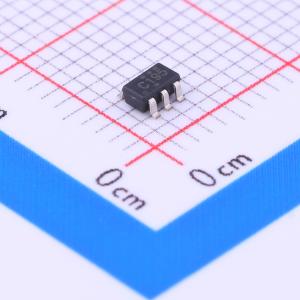

SN74LVC1G19DBVR

2选1译码器和多路分配器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G19 2 选 1 解码器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G19DBVR
商品编号: C58923
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

该解码器/解复用器设计用于1.65V至5.5V的工作电压。SN74LVC1G19器件是一款1选2的解码器/解复用器。当E输入为高电平时，解码器将被禁用，并且两个输出均为高电平。当E输入为低电平时，A输入选择哪个输出为低电平。该器件完全支持使用Ioff的部分电源关闭应用。

SN74LVC1G19器件对输入A上的1位地址进行解码，并在使能（E）输入信号为低电平时，在匹配的地址输出Y0或Y1上放置逻辑低电平。它可以在3.3V下产生24mA的驱动电流，非常适合驱动多个输出。该器件支持5V Vcc操作，并且所有输入均接受高达5.5V的电压。在3.3V下的最大传播延迟（tpd）为4ns。功耗低，最大ICC为10μA。典型的输出接地反弹（VOLP）和输出VOH下冲（VOHV）。该器件完全支持使用Ioff的部分电源关闭应用，确保在电源关闭时不会有损坏性电流反向流过器件。Ioff功能支持热插拔、部分电源关闭模式和反向驱动保护。

NanoFree封装技术是IC封装概念的一项重大突破，它使用裸片作为封装。SN74LVC1G19提供NanoFree封装，这是一种为需要最小封装的应用开发的裸片封装。

应用领域

音频接收器
音频底座：便携式Blu-ray播放器和家庭影院
MP3播放器/录音机
个人数字助理（PDA）
电源：电信/服务器交流直流电源：单控制器：模拟和数字
固态硬盘（SSD）：客户端和企业级
电视：液晶/数字和高清晰度（HDTV）
平板电脑：企业级
视频分析：服务器
无线耳机、键盘和鼠标

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	1.65V~5.5V
	灌电流(IOL)	32mA

	属性	参数值
	拉电流(IOH)	32mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	5.2ns@3.3V,50pF
	静态电流(Iq)	10uA
