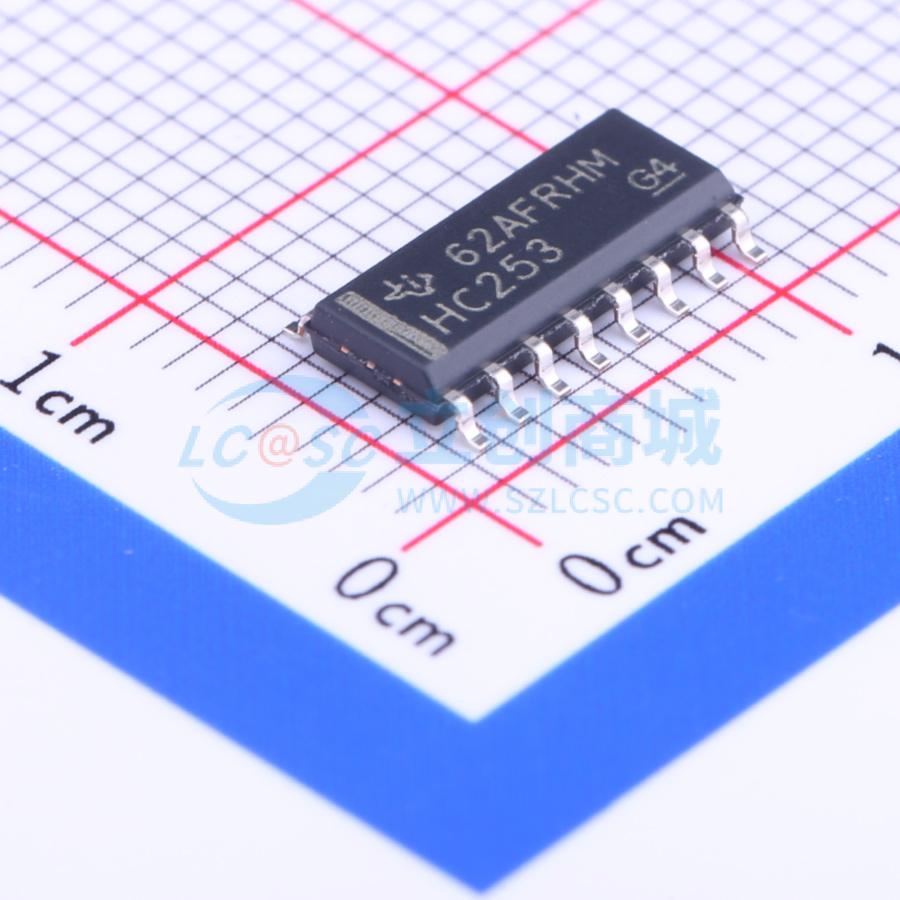

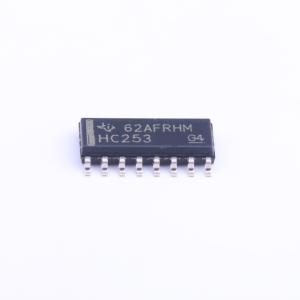

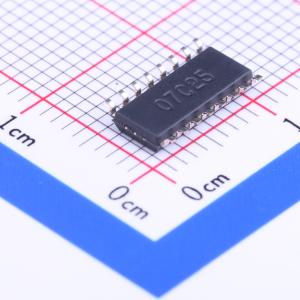

温馨提醒：图片仅供参考，商品以实物为准

SN74HC253DR

三态输出，双4选1数据选择器/多路复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC253 具有三态输出的双路 4 线至 1 线数据选择器/多路复用器
品牌名称: TI(德州仪器)
商品型号: SN74HC253DR
商品编号: C61421
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

本产品是三态版本的HC153数据选择器/多路复用器，包含反相器和驱动器，可为与或门提供完整的二进制解码数据选择，两个4线部分各自配有独立的输出控制输入。三态输出可与总线组织系统的数据线连接并驱动数据线，除一个公共输出外，其余所有公共输出都处于禁用高阻态，单个使能输出的低阻抗可将总线驱动为高逻辑电平或低逻辑电平，每个输出都配有独立的输出使能OE输入，当对应的输出使能OE为高电平时，输出禁用，选通输入A和B为两个部分共用，现有SN54HC253、SN74HC253不同型号，对应多种封装类型。

商品特性

工作电压范围宽，为2V~6V
大电流反相输出，最高可驱动15个LSTTL负载
功耗低，电源电流Icc最大为80μA
典型传播延迟tpd为9ns
5V工作电压下输出驱动能力为±6mA
输入电流低，最大为1μA
支持实现从n线到1线的多路复用
可执行并行到串行转换
电源电压最大范围为-0.5V~7V
输入钳位电流最大为±20mA
输出钳位电流最大为±20mA
连续输出电流最大为±25mA
流经VCC或GND的连续电流最大为±50mA
D封装热阻抗为73℃/W，DB封装热阻抗为82℃/W，N封装热阻抗为67℃/W，NS封装热阻抗为64℃/W
存储温度范围为-65℃~150℃

应用领域

总线组织系统
多路数据选择传输
并行转串行转换

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	多路复用器
	电源极性	单电源
	工作电压	2V~6V
	输入数/输出数	8/2
	灌电流(IOL)	7.8mA

	属性	参数值
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+85℃
	传播延迟(tpd)	32ns@6V,50pF
	静态电流(Iq)	80uA
	功能特性	输出使能高阻；三态输出
	系列	74HC
