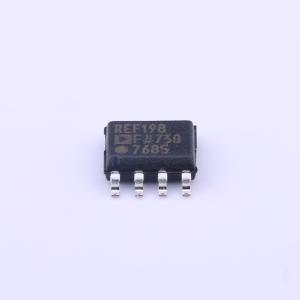

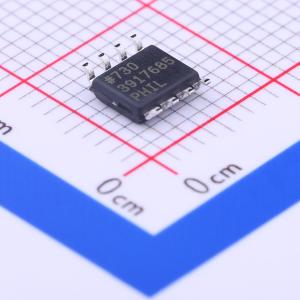

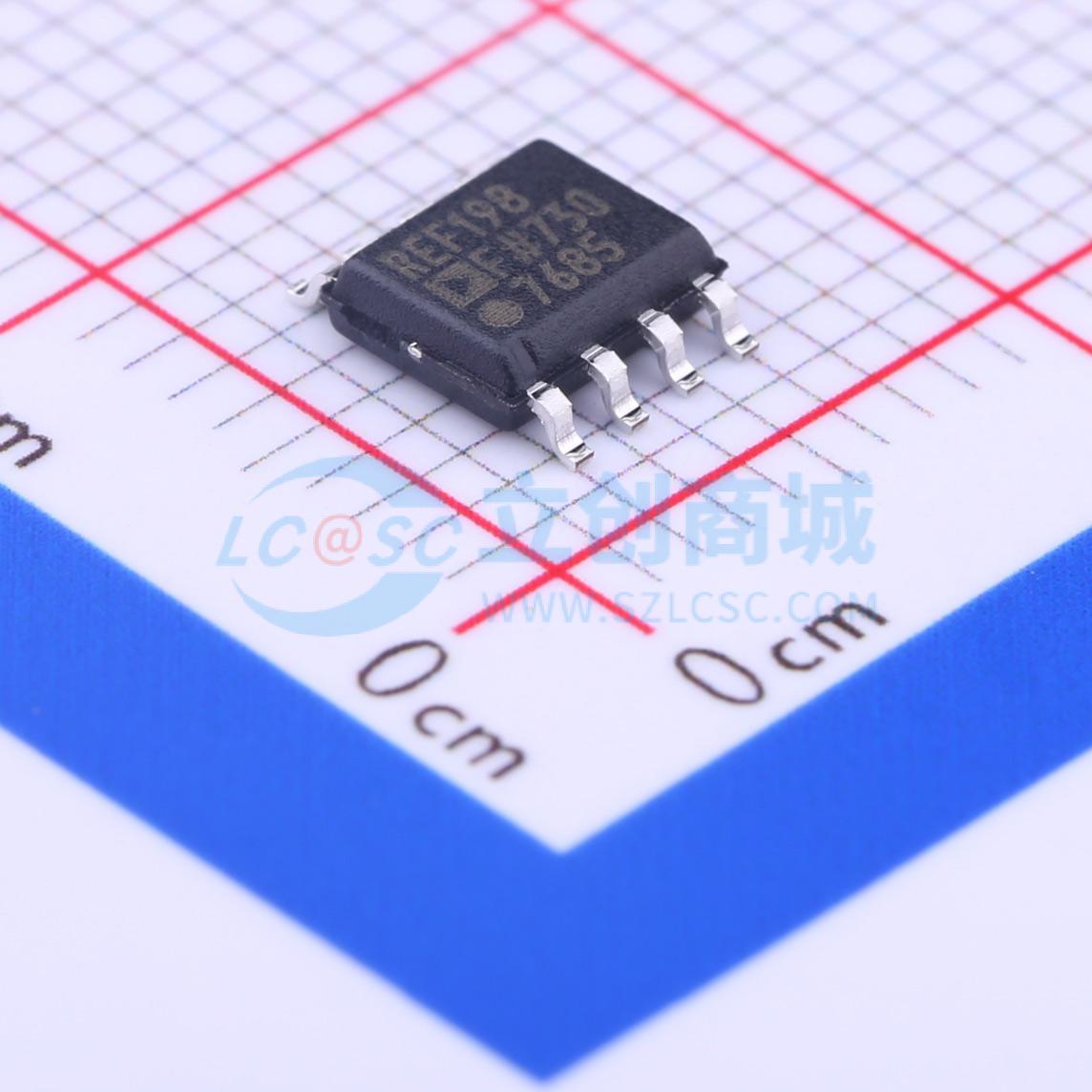

REF198FSZ-REEL

精密微功率、低压降电压基准

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4.096V精密、微功耗、低压差、低压基准电压源
品牌名称: ADI(亚德诺)
商品型号: REF198FSZ-REEL
商品编号: C61486
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.35克(g)

商品参数

商品概述

REF 19x 系列精密带隙电压基准源采用专利的温度漂移曲率校正电路，并对高度稳定的薄膜电阻进行激光微调，以实现极低的温度系数和高初始精度。 REF 19x 系列由微功耗、低压差电压 (LDV) 器件组成，可在比输出电压高仅 100 mV 的电源下提供稳定的输出电压，且电源电流消耗小于 45 μA。在睡眠模式下（通过向 SLEEP 引脚施加低 TTL 或 CMOS 电平来启用），输出关闭，电源电流进一步降低至小于 15 μA。 REF 19x 系列基准源在扩展工业温度范围（-40°C 至 +85°C）内有规定的参数，在 -40°C 至 +125°C 范围内有典型性能参数，适用于汽车等应用。所有电气等级均提供 8 引脚 SOIC 封装；PDIP 和 TSSOP 封装仅提供最低电气等级。

商品特性

温度系数：最大 5 ppm/°C
高输出电流：30 mA
低电源电流：最大 45 μA
初始精度：最大 ±2 mV
睡眠模式：最大 75 μA
低压差电压
负载调整率：4 ppm/mA
线性调整率：4 ppm/V
短路保护

应用领域

便携式仪器
ADC 和 DAC
智能传感器
太阳能供电应用
环路电流供电仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	4.5V~15V
	输出电压	4.096V
	输出电流	30mA

	属性	参数值
	精度	-
	温度系数	10ppm/℃
	电压基准类型	串联
	静态电流(Iq)	45uA
	工作温度	-40℃~+85℃@(Ta)
