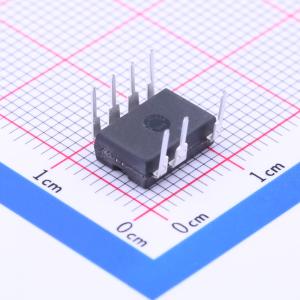

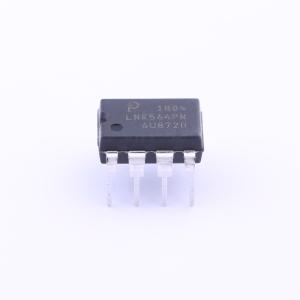

LNK564PN

LinkSwitch-LP系列低压电源开关IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LinkSwitch-LP开关IC可以低成本优势替代那些基于非稳压隔离式线性变压器电源(50/60Hz)、输出功率可达到3W。由于其可全球工作的特点，只用一个通用输入电压的设计就可替代全世界多种基于线性变压器的电源设计。采用自供电电路可达到低于150mW的极低空载能耗。通过内部振荡频率的调制大大降低了准峰值和平均值的EMI，从而降低滤波器成本。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: LNK564PN
商品编号: C61619
商品封装: DIP-8B
包装方式: 管装
商品毛重: 0.98克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作温度	-40℃~+150℃@(Tj)
	反馈方式	原边反馈

商品概述

LinkSwitch-LP开关IC可以低成本优势替代那些基于非稳压隔离式线性变压器电源(50/60Hz)、输出功率可达到3W。由于其可全球工作的特点，只用一个通用输入电压的设计就可替代全世界多种基于线性变压器的电源设计。采用自供电电路可达到低于150mW的极低空载能耗。通过内部振荡频率的调制大大降低了准峰值和平均值的EMI，从而降低滤波器成本。

商品特性

专利的IC调整技术使得各项参数的公差非常严格，以及用专利的变压器结构技术使得电路实现无箱位电路ClamplessTM设计－降低外围元件的数目，降低了系统的成本同时也提高了效率
满足行业内对过载热保护的标准要求－无需线性变压器电源使用的温度保险丝或在RCC设计中使用的额外元件
频率调制极大地降低了EMI－可使用低成本的输入滤波器
无论在PCB板上还是在封装上都保证高压漏极与其它所有引脚之间满足高压爬电距离要求
采用专利技术的E-ShieldTM变压器省去了Y电容
迟滞热关断保护－自动恢复功能提高了应用的可靠性
通用输入电压范围可在全世界范围内使用
自动重启动功能在短路及开环故障状况下可将输出功率降低85%以上
简单的开/关控制，无需环路补偿
高带宽提供快速的无过冲启动及出色的瞬态负载响应
无需任何附加元件，轻松满足全球所有的节能标准
在265VAC输入时的空载能耗<150mW
开/关控制在直到极轻负载时都可提供恒定的效率－是满足强制性CEC标准的理想选择

应用领域

手机或无绳电话、PDA、电动工具、MP3或便携式音频设备、剃须刀等使用的充电器
待机及辅助电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	开关频率	100kHz
	最大占空比	70%
	晶体管耐压	700V
