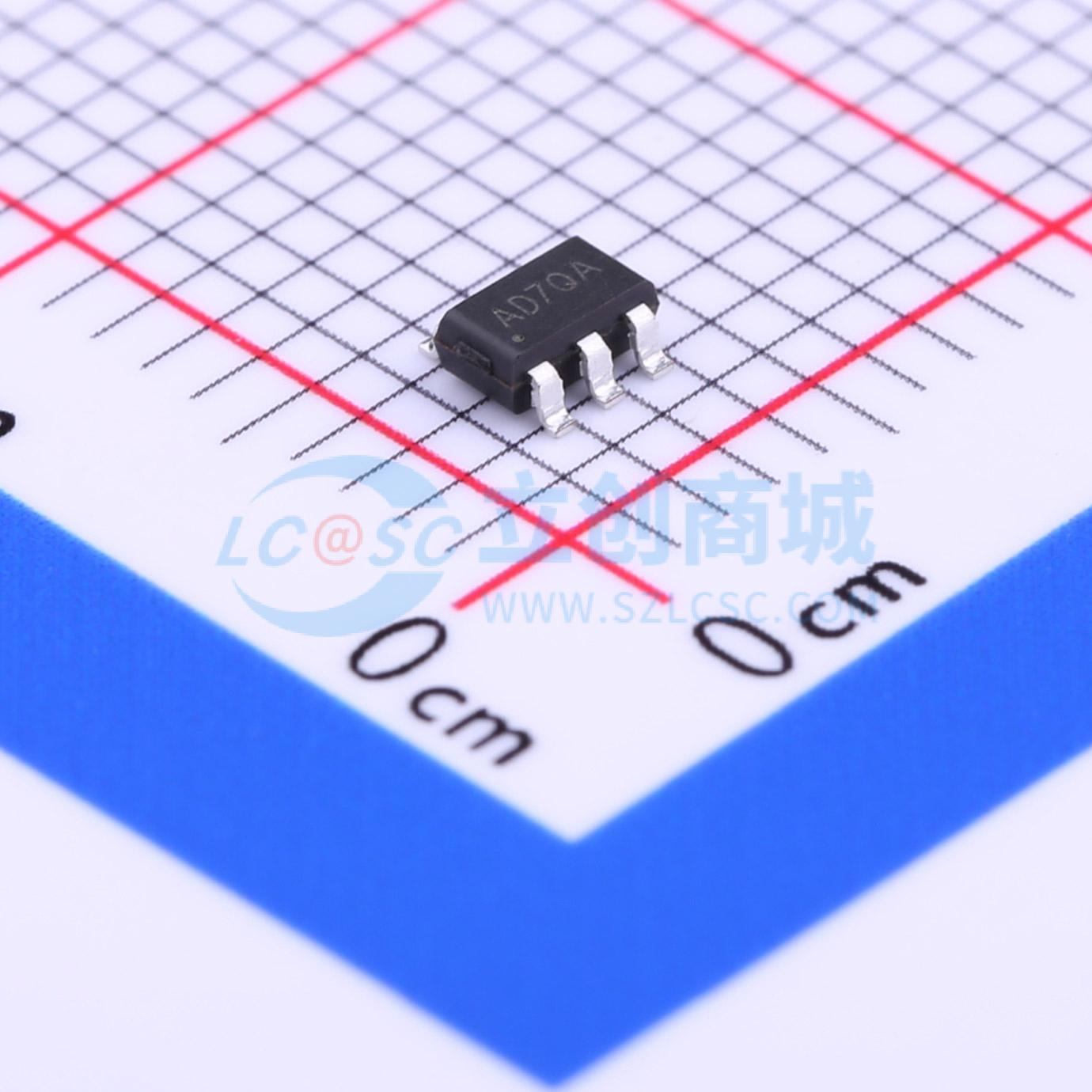

温馨提醒：图片仅供参考，商品以实物为准
SY8009AAAC
高效1.5MHz 1.5A同步降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY8009AAAC 是一款高效率的同步降压 DC-DC 调节器,能够提供高达 1.5A 的输出电流。该系列器件在 3V 至 5.5V 的输入电压范围内工作,并集成了主开关和同步开关,以降低导通损耗。高开关频率（1.5MHz）有助于减少外部组件的数量和尺寸。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY8009AAAC
- 商品编号
- C55133
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 80uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SY8009A和SY8009B是高效、高频同步降压型DC-DC调节IC，能够提供高达1.5A/2A的输出电流。SY8009系列可在3V至5.5V的宽输入电压范围内工作，并集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 开关频率高于1MHz，可实现低输出电压纹波，并减小外部电感和电容的尺寸。
商品特性
- 内部开关（上/下）的导通电阻RDS(ON)低
- 输入电压范围为3 - 5.5V
- 高开关频率可减少外部元件数量
- 内部软启动功能可限制浪涌电流
- 具备100%降压工作模式
- 符合RoHS标准且无卤素
- 封装紧凑：SOT23 - 5、SOT23 - 6和超级SOT23 - 6引脚兼容
应用领域
- 液晶电视
- 机顶盒
- 网络电脑
- 迷你笔记本电脑
- 接入点路由器
