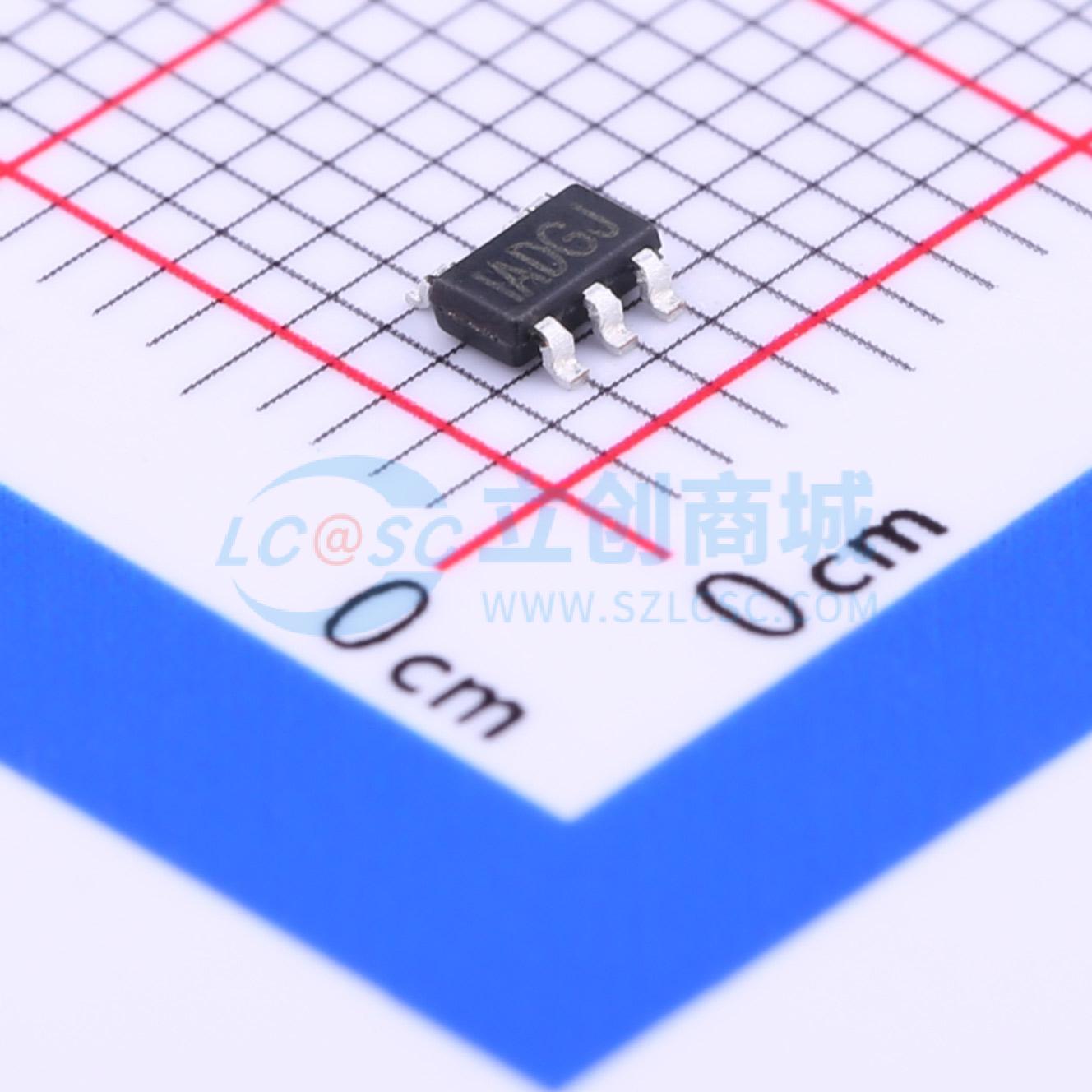

温馨提醒：图片仅供参考，商品以实物为准
MP150GJ-Z
500V 5.3V~5.6V
SMT扩展库PCB免费打样
- 描述
- MP150是一款初级侧调节器，无需光耦合器即可实现精确的恒压（CV）调节，支持降压、升降压、升压和反激拓扑。它集成了一个500V MOSFET，简化了结构并降低了成本。这些特性使其成为离线低功率应用（如家用电器和待机电源）的有力候选产品。MP150是一款具备绿色模式运行的调节器。随着负载减小，峰值电流和开关频率均会降低，以在轻载时实现出色的效率表现，从而提高整体平均效率。MP150具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。MP150提供TSOT23 - 5和SOIC8封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP150GJ-Z
- 商品编号
- C55199
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 5.3V~5.6V | |
| 晶体管耐压 | 500V | |
| 拓扑结构 | 降压-升压式；反激式；升压式；降压式 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 工作模式 | CCM；DCM | |
| 反馈方式 | 原边反馈 |
商品概述
MP150是一款初级侧调节器，无需光耦合器即可实现精确的恒压（CV）调节，支持降压、升降压、升压和反激拓扑。它集成了一个500V MOSFET，简化了结构并降低了成本。这些特性使其成为离线低功率应用（如家用电器和待机电源）的有力候选产品。 MP150是一款具备绿色模式运行的调节器。随着负载减小，峰值电流和开关频率均会降低，以在轻载时实现出色的效率表现，从而提高整体平均效率。 MP150具备多种保护功能，包括热关断（TSD）、VCC欠压锁定（UVLO）、过载保护（OLP）、短路保护（SCP）和开环保护。 MP150提供TSOT23 - 5和SOIC8封装。
商品特性
- 初级侧恒压（CV）控制，支持降压、升降压、升压和反激拓扑
- 集成500V/30Ω MOSFET
- 空载功耗 < 150mW
- 输出功率高达2W
- 最大不连续导电模式（DCM）输出电流小于120mA
- 最大连续导电模式（CCM）输出电流小于200mA
- 频率折返
- 最大频率限制
- 峰值电流压缩
- 内部高压电流源
应用领域
- 家用电器、白色家电和消费电子产品
- 工业控制
- 待机电源
