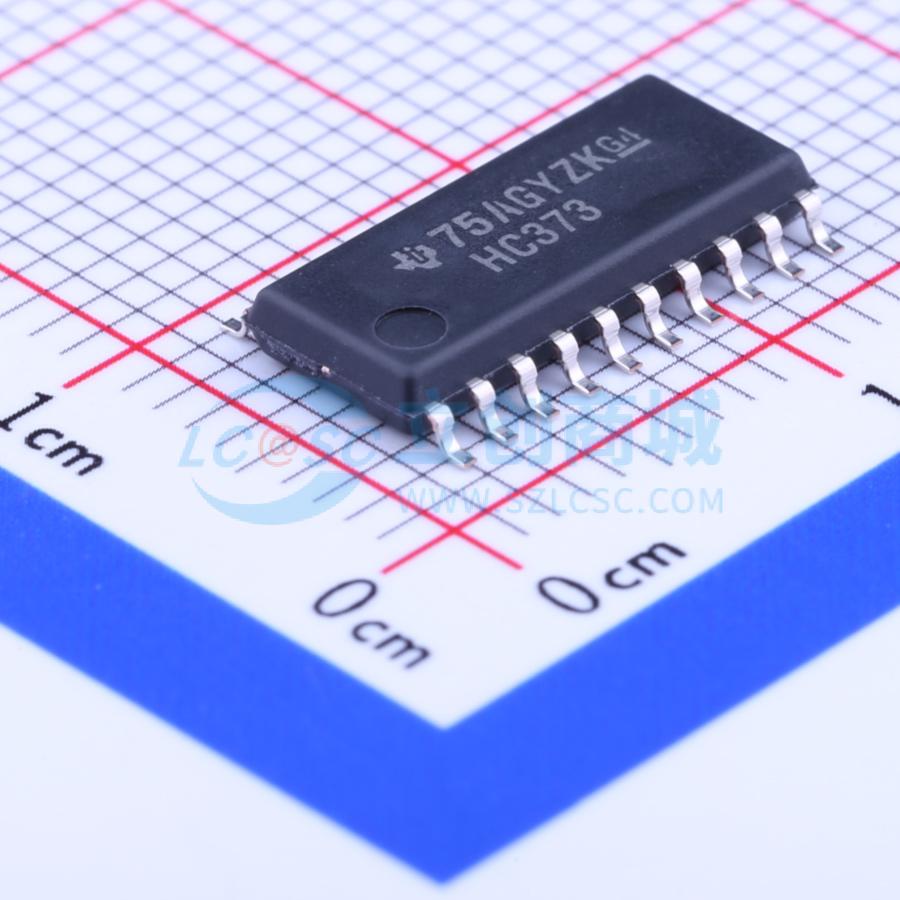

SN74HC373NSR实物图
  • SN74HC373NSR商品缩略图
  • SN74HC373NSR商品缩略图
  • 引脚图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC373NSR

三态输出的八路透明D型锁存器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC373 具有三态输出的八路透明 D 类锁存器
品牌名称
TI(德州仪器)
商品型号
SN74HC373NSR
商品编号
C55388
商品封装
SOIC-20-208mil​
包装方式
编带
商品毛重
0.491克(g)

商品参数

属性参数值
商品目录锁存器
逻辑类型D型锁存器
输出类型三态
工作电压2V~6V
通道数8
拉电流(IOH)7.8mA
灌电流(IOL)7.8mA
属性参数值
传播延迟(tpd)15ns
系列74HC
工作温度-40℃~+85℃
建立时间10ns
保持时间12ns
静态电流(Iq)8uA

商品概述

本产品是8位锁存器,具有三态输出,专门设计用于驱动高容性或相对低阻抗负载,为透明D型锁存器。当锁存使能LE输入为高电平时,Q输出跟随数据D输入变化;当锁存使能LE变为低电平时,Q输出锁存为D输入设置的电平。输出使能OE输入可将8个输出置于正常逻辑电平高或低或高阻抗状态,高阻抗状态下,输出不会对总线造成明显负载也不会明显驱动总线,高阻抗状态和增强驱动能力使其无需接口或上拉元件即可驱动总线。输出使能不影响锁存器内部操作,输出关闭时可保留旧数据或输入新数据,包含多种封装规格。

商品特性

  • 宽工作电压范围2V~6V
  • 大电流三态真输出,最高可驱动15个LSTTL负载
  • 低功耗,最大电源电流Icc为80μA
  • 典型传输延迟tpd为13ns
  • 5V电压下输出驱动能力为±6mA
  • 最大输入电流为1μA
  • 单个封装集成八个大电流锁存器
  • 支持全并行访问加载
  • 电源电压最大范围为-0.5V~7V
  • 输入钳位电流最大为±20mA
  • 输出钳位电流最大为±20mA
  • 连续输出电流最大为±35mA
  • 流过VCC或GND的连续电流最大为±70mA
  • 不同封装热阻抗参数:DB封装70℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
  • 存储温度范围为-65℃~150℃

应用领域

  • 缓冲寄存器
  • I/O端口
  • 双向总线驱动器
  • 工作寄存器
