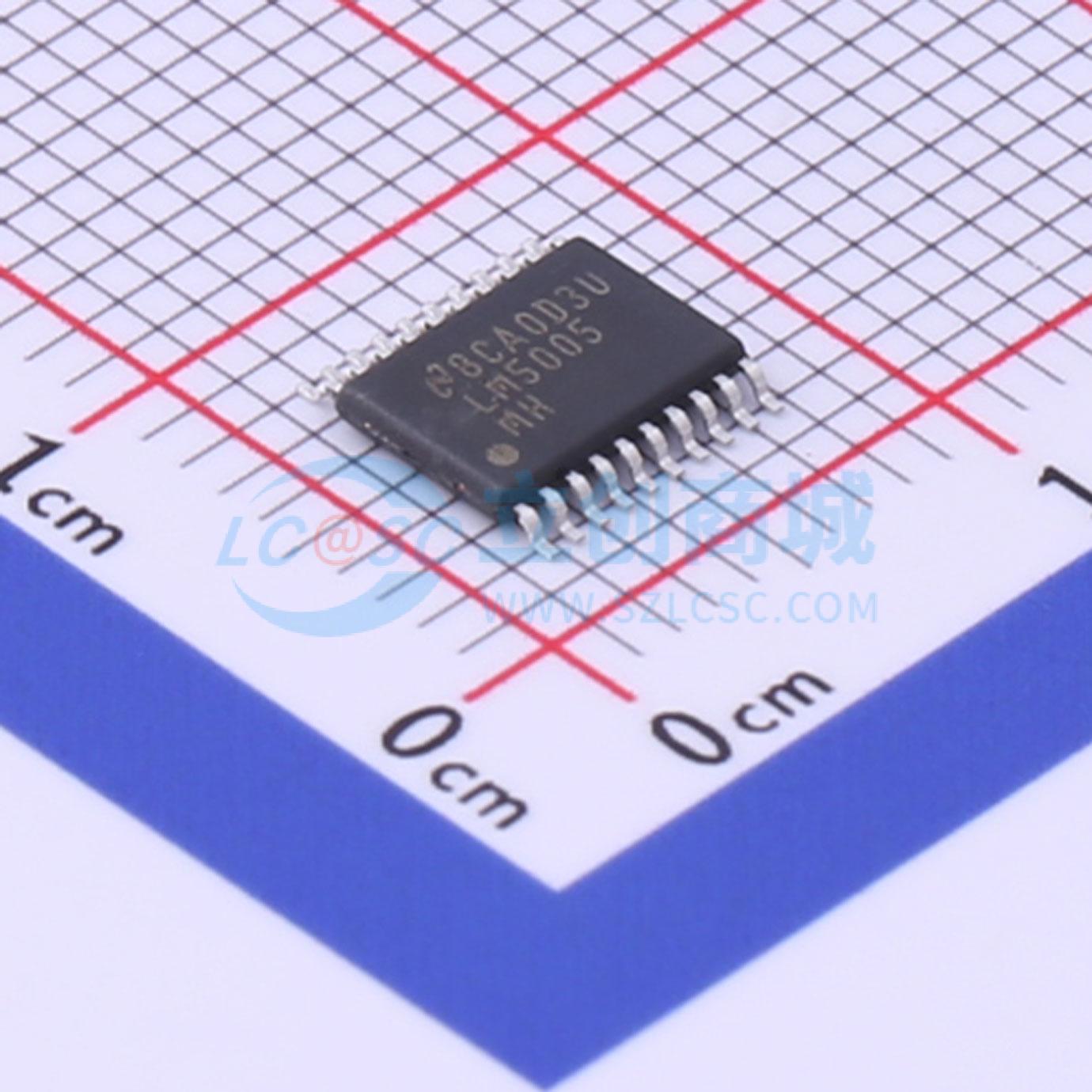

LM5005MHX/NOPB

高电压2.5安降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5005是一款高电压开关调节器,具有75V、2.5A的N通道降压开关,适用于高效高压降压调节器应用。其输入电压范围为7V至75V,输出电压可调范围为1.225V,具有1.5%的反馈参考精度。该芯片采用电流模式控制,具有内置的75V降压开关,支持可编程软启动和关机/待机输入。工作频率可编程范围为50kHz至500kHz,支持同步功能。保护特性包括电流限制、热关断和远程关机能力。该芯片采用HTSSOP封装,具有暴露的焊盘以提高散热性能。
品牌名称: TI(德州仪器)
商品型号: LM5005MHX/NOPB
商品编号: C55575
商品封装: TSSOP-20-EP
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

LM5005高压开关稳压器具备使用最少的外部元件来实现高效高压降压稳压器所需的所有功能。这款易于使用的稳压器包含一个75V N沟道降压开关，输出电流能力为2.5安培。该稳压器控制方法基于采用模拟电流斜坡的电流模式控制。电流模式控制提供固有的线路前馈、逐周期电流限制，且易于进行环路补偿。使用模拟控制斜坡可降低脉宽调制电路的噪声敏感度，从而能够可靠控制高输入电压应用中所需的极小占空比。工作频率可在50kHz至500kHz之间进行编程。振荡器同步引脚允许多个LM5005稳压器实现自同步或与外部时钟同步。其他保护特性包括：电流限制、热关断和远程关断功能。该器件采用散热增强型HTSSOP封装，具有外露的芯片连接焊盘，有助于散热。

商品特性

集成75V、2.5A N沟道降压开关
超宽输入电压范围：7V至75V
内部高压偏置稳压器
输出电压可调，最低1.225V，反馈参考精度为1.5%
采用模拟电感电流斜坡的电流模式控制
单电阻设置振荡器频率
振荡器同步输入
可编程软启动
关断/待机输入
宽带宽误差放大器
热关断

应用领域

电信
工业
汽车电源总线电压范围

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~75V
	输出电压	1.225V~70V
	输出电流	2.5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
