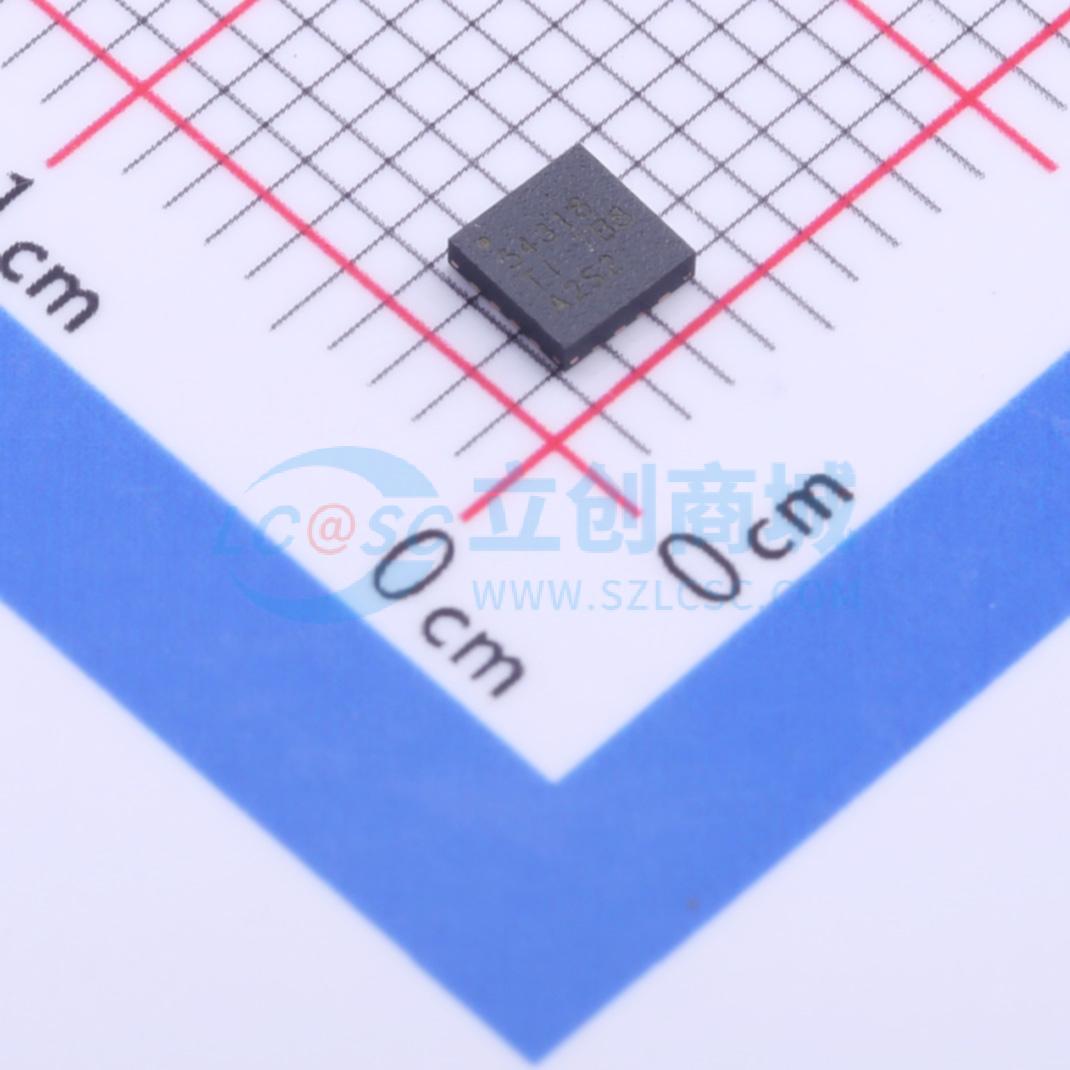

温馨提醒：图片仅供参考，商品以实物为准
TPS54318RTER
输入电压2.95 V至6 V、输出电流3 A、频率2 MHz，带集成FET的同步降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54318 是一款高性能的同步降压转换器,具有集成的 MOSFET 和 2MHz 的开关频率。该器件支持 2.95 V 至 6 V 的输入电压范围,最大输出电流为 3 A。它还具有低静态电流、同步整流、可调软启动和故障保护等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54318RTER
- 商品编号
- C57128
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.95V~6V | |
| 输出电压 | 803mV~4.5V | |
| 输出电流 | 3A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54318器件是一款功能齐全的6V、3A同步降压电流模式转换器，集成了两个MOSFET。 通过集成MOSFET，TPS54318器件可实现小型化设计；采用电流模式控制，减少了外部元件数量；支持高达2MHz的开关频率，减小了电感尺寸；采用3mm x 3mm热增强型QFN封装，使器件占位面积最小化。 TPS54318器件通过精确的±1%电压基准（V_REF）在不同温度下为各种负载提供精确稳压。 集成的30mΩ MOSFET和350μA典型电源电流使效率最大化。使用使能引脚，进入关断模式可将关断电源电流降至2μA。 欠压锁定内部设定为2.6V，但可通过使能引脚上的电阻网络对阈值进行编程来提高该值。输出电压启动斜坡由软启动引脚控制。漏极开路电源正常信号表示输出电压在其标称电压的93%至107%范围内。频率折返和热关断功能可在过流情况下保护器件。
商品特性
- 两个30mΩ（典型值）MOSFET，在3A负载下实现高效率
- 开关频率：200kHz至2MHz
- 全温度范围内电压基准：0.8V ± 1%
- 可与外部时钟同步
- 可调节软启动/排序
- 欠压和过压电源正常输出
- 低工作和关断静态电流
- 可安全启动至预偏置输出
- 逐周期电流限制、热保护和频率折返保护
- 工作结温范围：-40℃至150℃
- 3mm × 3mm 16引脚热增强型WQFN封装
应用领域
- 低电压、高密度电源系统
- 高性能DSP、FPGA、ASIC和微处理器的负载点稳压
- 宽带、网络和光通信基础设施
