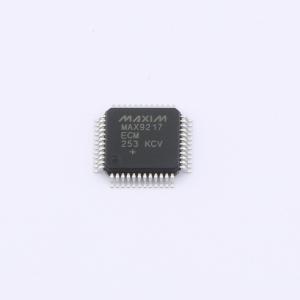

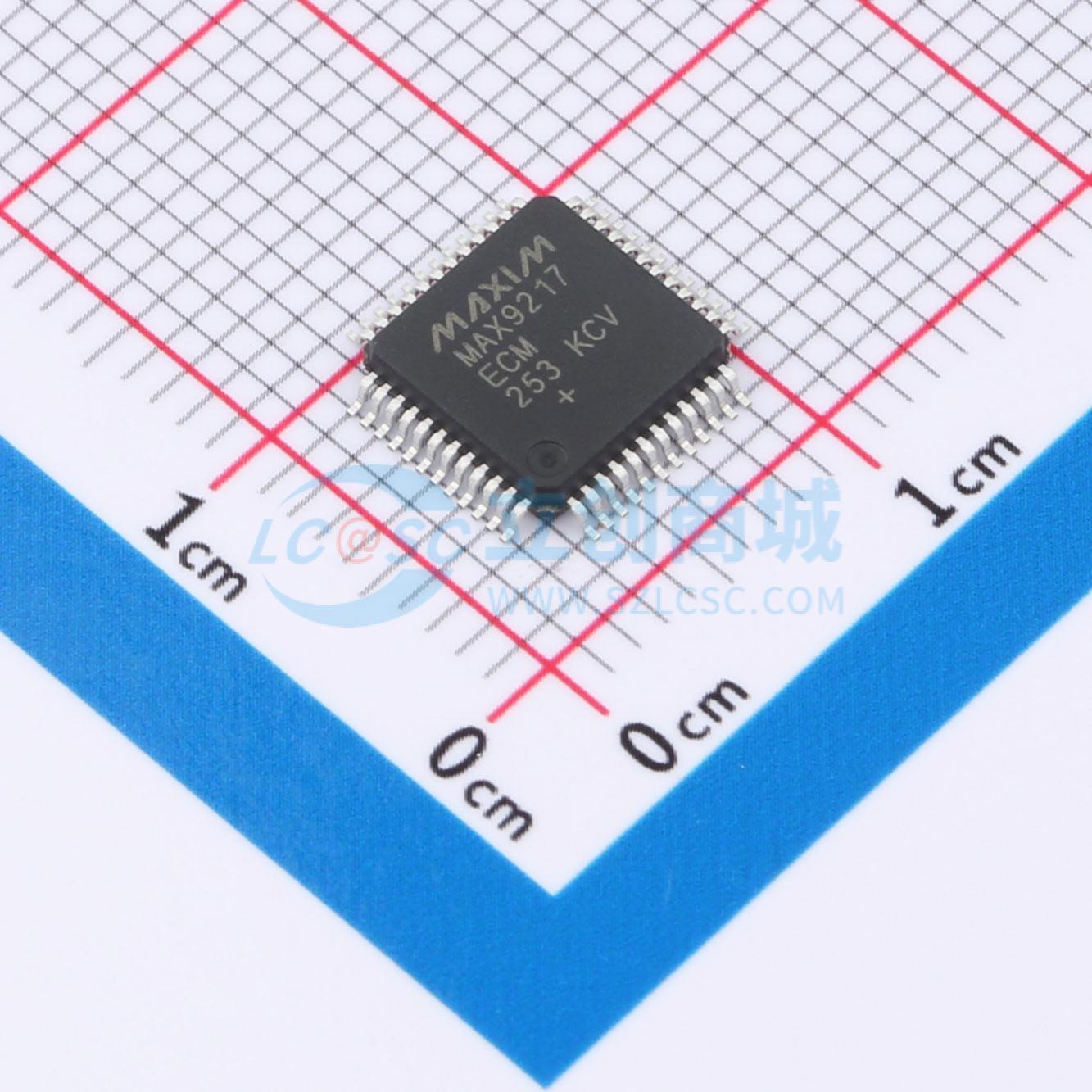

MAX9217ECM+
27位、3MHz至35MHz、直流平衡、LVDS串行器
SMT扩展库PCB免费打样
- 描述
- MAX9217 数字视频并串转换器可将 27 位并行数据转换为串行数据流。18 位视频数据和 9 位控制数据经过编码并复用至串行接口，从而降低了串行数据速率。数据使能输入用于确定视频或控制数据何时进行串行转换
- 商品型号
- MAX9217ECM+
- 商品编号
- C57276
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 袋装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器 | |
| 数据速率 | 700Mbps | |
| 时钟频率(fc) | 35MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 每通道并行位数 | 27 | |
| 输入 | LVTTL；LVCMOS |
商品特性
- 27位并行数据被串行化为一个串行数据流
- 18位视频数据和9位控制数据被编码并复用至串行接口，降低串行数据速率
- 与MAX9218解串器配对，形成完整的数字视频串行链路
- 互连可以是可控阻抗的PCB走线或双绞线电缆
- 专有数据编码可降低电磁干扰并提供直流平衡
- 直流平衡允许交流耦合，在接口的发送端和接收端之间提供隔离
- LVDS输出内部端接100Ω电阻
- 静电放电（ESD）耐受性符合ISO 10605标准，接触放电±10kV，空气放电±30kV
- 采用+3.3V核心电源供电，具有独立的输入电源，可与1.8V至3.3V逻辑电平接口
- 提供48引脚薄型QFN和LQFP封装
- 工作温度范围为-40℃至+85℃
- 专有数据编码实现直流平衡并降低电磁干扰
- 视频消隐期间发送控制数据
- 五个控制数据输入具备单比特错误容忍能力
- 输出共模滤波器可降低电磁干扰
- 支持超过10m的屏蔽双绞线（STP）电缆驱动
- 参考时钟具有±2%的宽容差
- 符合ISO 10605标准的ESD保护
- 独立输入电源允许与1.8V至3.3V逻辑接口
- +3.3V核心电源
- 节省空间的薄型QFN和LQFP封装
- 工作温度范围为-40℃至+85℃
应用领域
- 导航系统显示屏
- 车载娱乐系统
- 摄像机
- LCD显示屏
