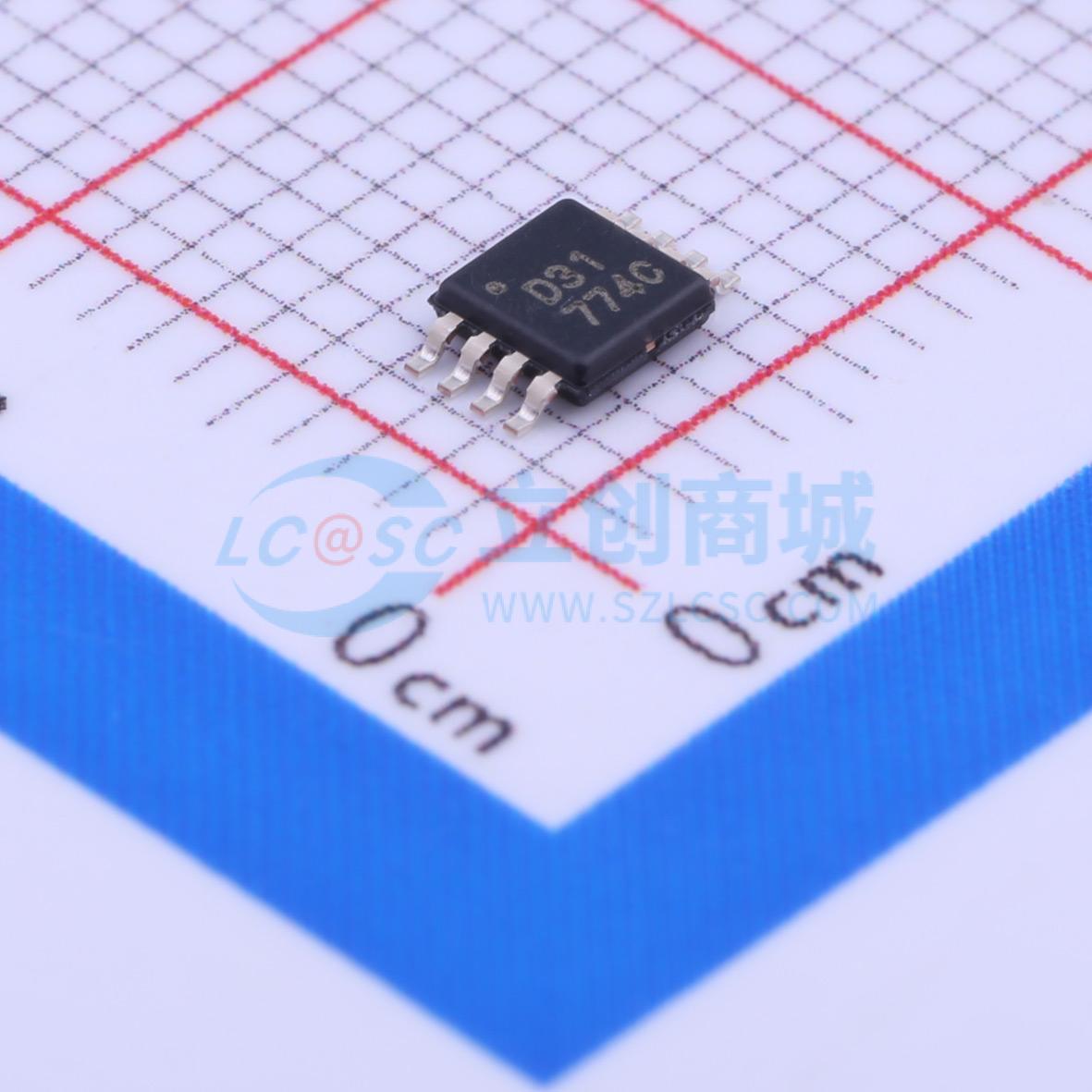

温馨提醒：图片仅供参考，商品以实物为准
DAC8531E/2K5
低功耗、轨到轨输出、16位串行输入数模转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- DAC8531 低功耗轨到轨输出 16 位串行输入数模转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DAC8531E/2K5
- 商品编号
- C57186
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率(位) | 16位 | |
| 通道数 | 1 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 建立时间 | 10us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 1LSB | |
| 工作温度 | -40℃~+105℃ | |
| 更新速率 | - | |
| 静态电流 | 250uA |
商品概述
DAC8531 是一款低功耗、单通道、16 位带缓冲电压输出的数模转换器（DAC）。其片上精密输出放大器可实现轨到轨输出摆幅。DAC8531 采用通用的三线串行接口，时钟速率最高可达 30MHz，兼容标准 SPI、QSPI、Microwire 和数字信号处理器（DSP）接口。 DAC8531 需要一个外部参考电压来设置 DAC 的输出范围。DAC8531 集成了上电复位电路，确保 DAC 输出在上电时为 0V，并保持该状态，直到向器件进行有效写入操作。DAC8531 具备掉电功能，可通过串行接口访问，在 5V 电压下可将器件的电流消耗降至 200nA。 该器件在正常工作时的低功耗特性使其非常适合便携式电池供电设备。在 5V 电压下，功耗为 2mW，掉电模式下可降至 1μW。 DAC8531 提供 MSOP - 8 和 3×3 SON - 8（与 QFN 尺寸相同）两种封装形式。
商品特性
- 微功耗运行：5V 电压下为 250μA
- 上电复位至零
- 电源：+2.7V 至 +5.5V
- 设计上确保单调性
- 建立时间：10μs 至 ±0.003 FSR
- 带施密特触发输入的低功耗串行接口
- 片上输出缓冲放大器，轨到轨操作
- 同步中断功能
- 封装：MSOP - 8 和 3x3 SON - 8（与 QFN 尺寸相同）
应用领域
- 过程控制
- 数据采集系统
- 闭环伺服控制
- 计算机外设
- 便携式仪器
- 可编程衰减
