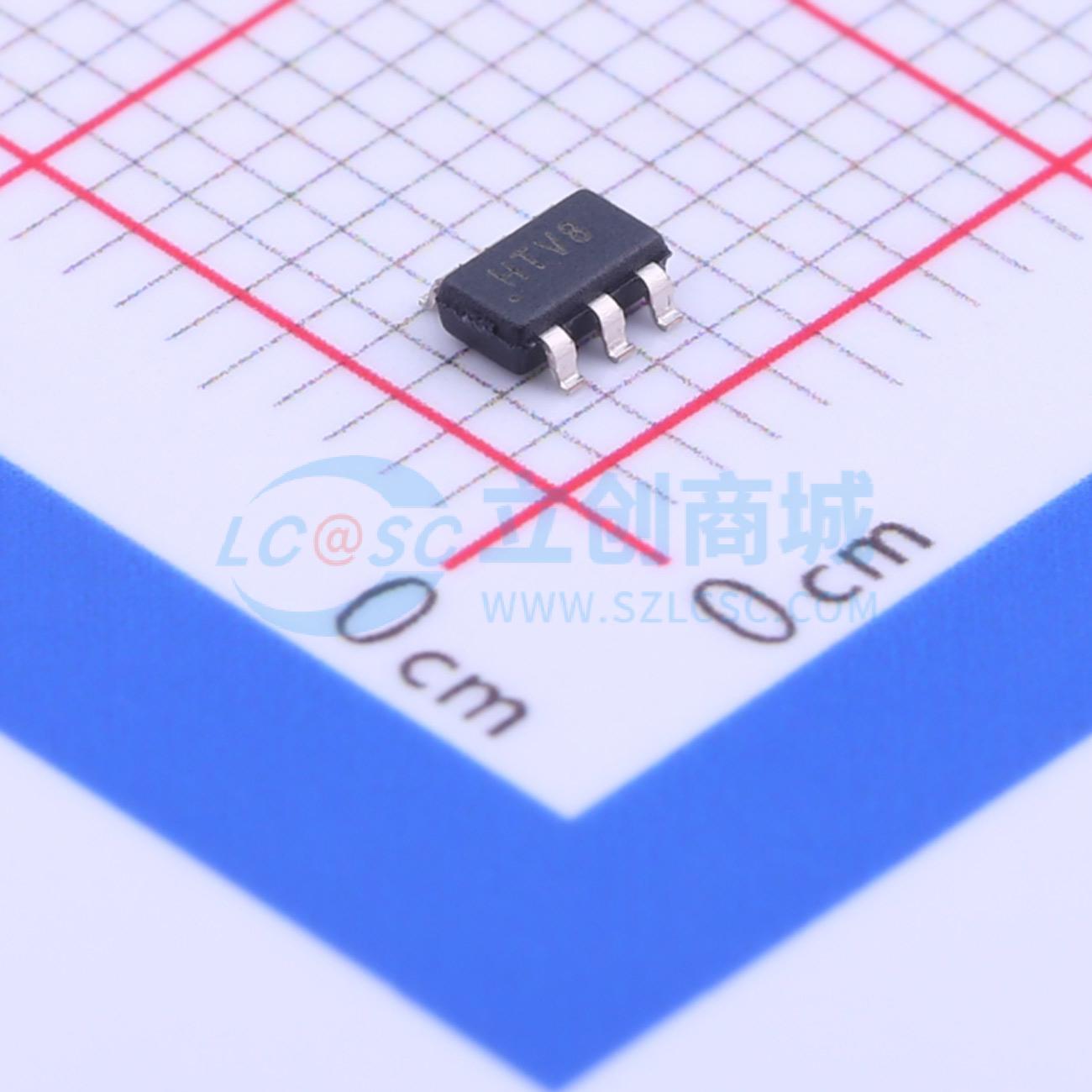

温馨提醒：图片仅供参考，商品以实物为准

MCP16301T-I/CHY

高输入电压集成开关降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MCP16301/H 是高度集成的高效固定频率降压 DC-DC 转换器,采用流行的 6 引脚 SOT-23 封装,最高支持 36V 输入电压。集成功能包括高侧开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。外部组件很少,可开发完整的降压 DC-DC 电源供应系统。MCP16301/H 设备可以在整个输入电压范围内提供 600mA 的连续电流,同时调节输出电压。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP16301T-I/CHY
商品编号: C57168
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

MCP16301/H器件是高度集成、高效、固定频率的降压型DC-DC转换器，采用流行的6引脚SOT-23封装，可在高达36V的输入电压源下工作。集成特性包括高端开关、固定频率峰值电流模式控制、内部补偿、峰值电流限制和过温保护。开发一个完整的降压型DC-DC转换器电源所需的外部元件极少。通过集成限流、低电阻、高速N沟道MOSFET及相关驱动电路，可实现高转换器效率。高开关频率可将外部滤波元件的尺寸降至最小，从而减小解决方案的尺寸。MCP16301/H器件可提供600 mA的连续电流，同时将输出电压调节在2.0V至15V之间。集成的高性能峰值电流模式架构可使输出电压保持严格稳压，即使在电源系统常见的输入电压阶跃和输出电流瞬态条件下也是如此。 EN输入用于开启和关闭器件。关闭时，输入仅消耗几微安的电流，适用于功率削减和负载分配应用。输出电压通过外部电阻分压器设置。MCP16301/H器件采用节省空间的SOT-23-6表面贴装封装。

商品特性

典型效率高达96%
输入电压范围： - 4.0V至30V（MCP16301） - 4.7V至36V（MCP16301H）
输出电压范围：2.0V至15V
输出电压精度：2%
认证：AEC-Q100 Rev G，1级（ -40℃至 +125℃ ）
集成N沟道降压开关：460 mΩ
在所有输入电压范围内最小输出电流为600 mA（最大输出电流与VIN的关系见图2-6）： - 在3.3V、5V和12V输出电压下，+25℃环境温度、SOT-23封装时输出电流可达1A
固定频率500 kHz
输出电压可调
器件关断电流低
峰值电流模式控制
内部补偿
与陶瓷电容配合稳定工作
内部软启动
逐周期峰值电流限制
欠压锁定（UVLO）：3.5V
过温保护
可用封装：SOT-23-6

应用领域

P|C(B)微控制器和dsPIC数字信号控制器偏置电源
24V工业输入DC-DC转换
机顶盒
DSL电缆调制解调器
汽车应用
墙式电源调节
铅酸电池供电设备
AC-DC数字控制电源
功率计
D2封装线性稳压器替代
消费类产品
医疗保健
分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交86单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~30V
	输出电压	2V~15V
	输出电流	600mA
	开关频率	500kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2mA
	开关管(内置/外置)	内置
	输出类型	可调
