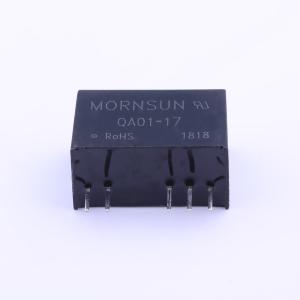

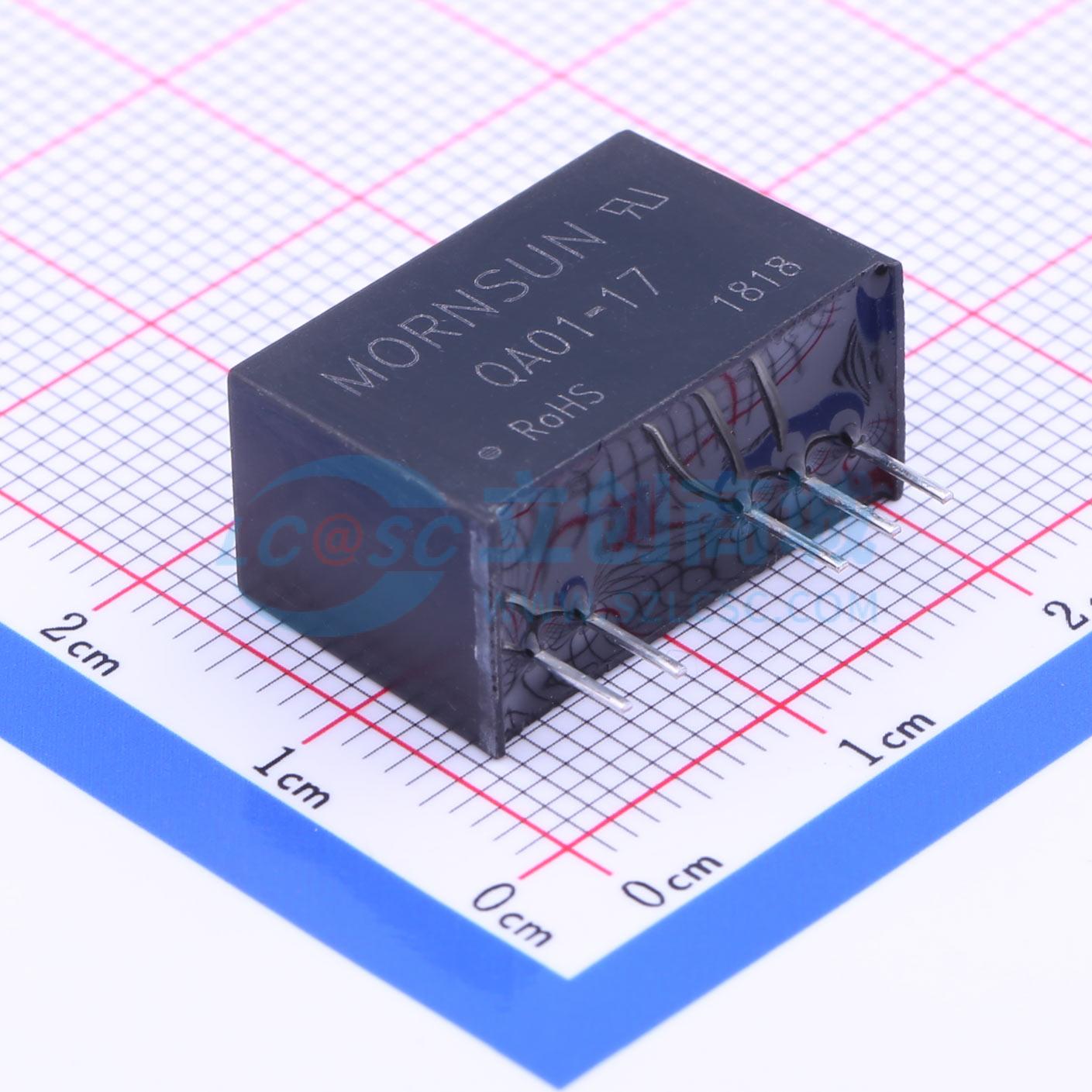

QA01-17
IGBT驱动器用DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 可正负配置 dc-dc模块电源输入+15输出为+17V和-5v
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- QA01-17
- 商品编号
- C55627
- 商品封装
- SIP,19.5x9.8mm
- 包装方式
- 管装
- 商品毛重
- 1.775克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 通道数 | 2 | |
| 工作电压(Vin) | 14.5V~15.5V | |
| 转换效率 | 78%~80% | |
| 输出电压(Vout) | -8.7V；17V | |
| 输出电流(最大值) | -40mA；80mA | |
| 最大容性负载 | 220uF | |
| 隔离电压(Vrms) | 3kV@AC |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 100kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm |
商品概述
QA 系列是专为 IGBT 驱动器而设计的 DC-DC 模块电源，其内部采用了非对称式电压输出形式，尽可能减小 IGBT 的驱动损耗。同时具有输出短路保护及自恢复能力。
商品特性
- 效率高达 80%
- 超小型 SIP 封装
- 温度特性好
- 隔离电压 3000VAC
- 超小隔离电容
- 工作温度范围: -40 °C to +105 °C
- 可空载使用
- 通过 EN60950 认证
应用领域
- 通用变频器
- 交流伺服驱动系统
- 电焊机
- 不间断电源(UPS)
