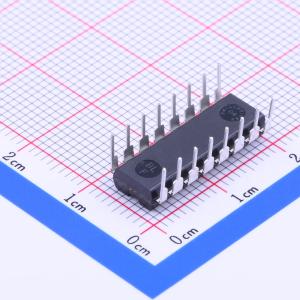

AD558JNZ

AD558 DACPORT是一款完整的电压输出8位数模转换器，在单块芯片上集成了输出放大器、完整的微处理器接口和精密电压基准。无需外部元件或调节，即可将8位数据总线与模拟系统进行高精度连接。

DACPORT的性能和通用性得益于最近开发的几种单片双极技术。完整的微处理器接口和控制逻辑采用集成注入逻辑（I²L）实现，这是一种极其密集且低功耗的逻辑结构，与线性双极制造工艺兼容。内部精密电压基准采用了获得专利的低压带隙电路，可在+5 V至+15 V单电源下实现高精度性能。薄膜硅铬电阻可确保在整个工作温度范围内（所有等级）实现有保证的单调操作，而最近在这些薄膜电阻激光晶圆微调方面的进展使得工厂能够进行绝对校准，误差在±1 LSB以内；因此，用户无需进行增益或失调调节。新的电路设计可在800 ns内实现满量程阶跃至±1/2 LSB的电压建立。

AD558有四种性能等级可供选择。AD558J和K适用于0℃至+70℃的温度范围，而AD558S和T等级适用于-55℃至+125℃的工作温度范围。“J”和“K”等级有16引脚塑料（N）或密封陶瓷（D）双列直插式封装（DIP）可选，也有20引脚JEDEC标准PLCC封装可选。“S”和“T”等级采用16引脚密封陶瓷DIP封装。

• 完整的8位数模转换器
• 电压输出 - 2个校准范围
• 内部精密带隙基准
• 单电源工作：+5 V至±15 V
• 完整的微处理器接口
• 快速：1 μs内电压建立至±1/2 LSB
• 低功耗：75 mW
• 用户无需调节
• 保证在整个温度范围内单调
• 所有误差在最低温度至最高温度范围内均有规定
• 采用小型16引脚DIP和20引脚PLCC封装
• 用于混合电路的单激光晶圆微调芯片
• 低成本
• 提供符合MIL-STD-883标准的版本
