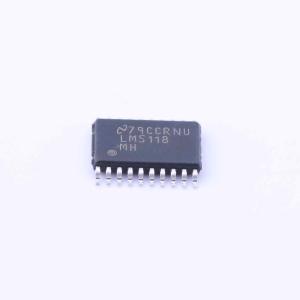

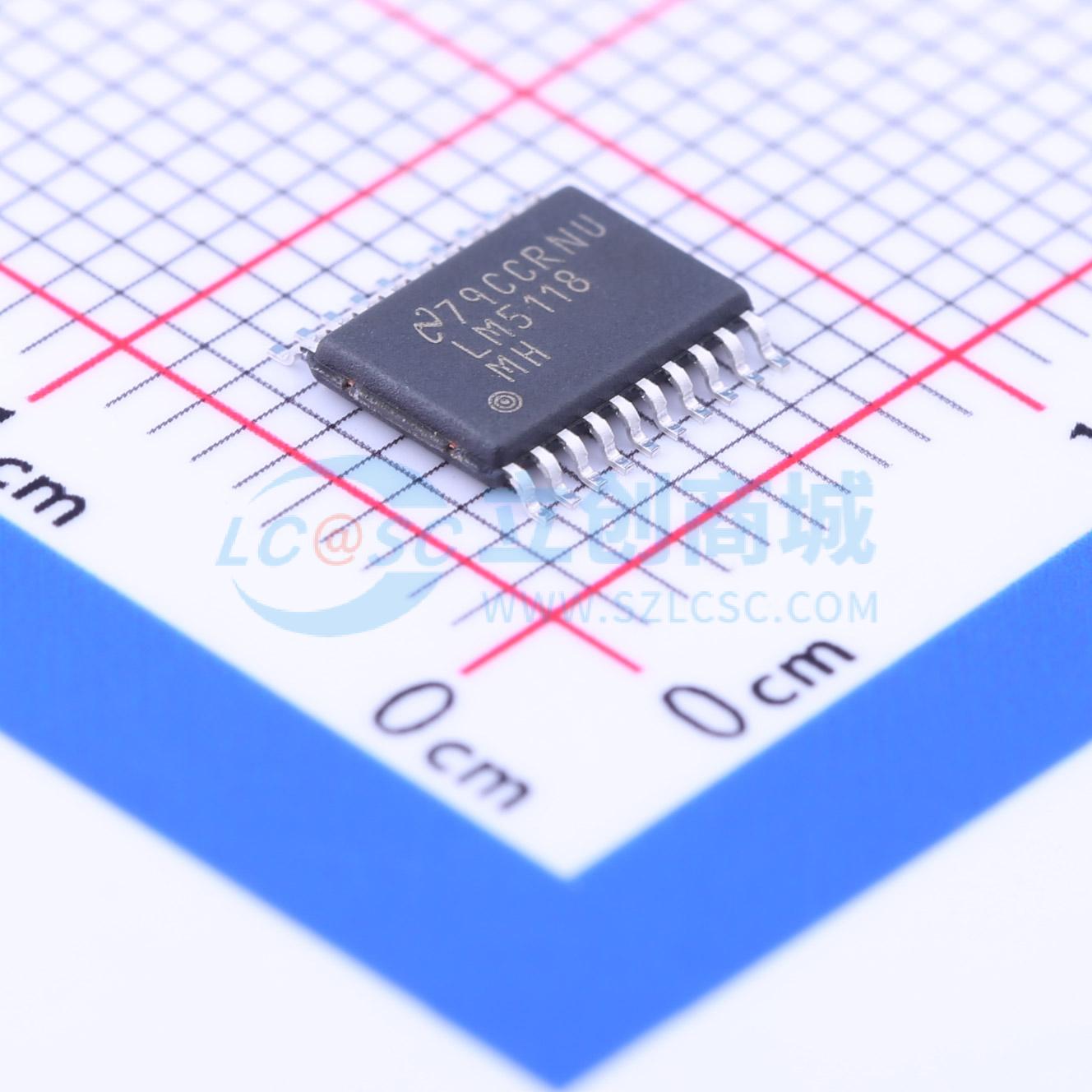

温馨提醒：图片仅供参考，商品以实物为准
LM5118MHX/NOPB
降压型 3V~75V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5118是一款高效率的宽电压范围升降压控制器,支持3V到75V的输入电压范围。它采用模拟峰值电流模式控制,能够在输入电压低于或高于输出电压的情况下平滑切换工作模式,特别适合汽车应用。该控制器集成了高侧和低侧栅极驱动器,具有可编程软启动时间和振荡器同步功能,以及多种保护特性,如过流保护、热关断和使能输入。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5118MHX/NOPB
- 商品编号
- C55878
- 商品封装
- TSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升降压型 | |
| 工作电压 | 3V~75V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz；515kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM5118宽电压范围降压-升压开关稳压器控制器具备使用最少的外部元件实现高性能、高性价比降压-升压稳压器所需的所有功能。降压-升压拓扑结构可在输入电压低于或高于输出电压时维持输出电压稳定，特别适用于汽车应用。当输入电压明显高于稳压输出电压时，LM5118作为降压稳压器工作；当输入电压接近输出电压时，它会逐渐过渡到降压-升压模式。这种双模式方法可在宽范围的输入电压下维持稳压，在降压模式下具有最佳转换效率，且在模式转换期间输出无干扰。这款易于使用的控制器包含用于高端降压MOSFET和低端升压MOSFET的驱动器。该稳压器的控制方法基于采用模拟电流斜坡的电流模式控制。模拟电流模式控制降低了脉冲宽度调制电路的噪声敏感度，可在高输入电压应用中可靠控制极小的占空比。其他保护功能包括限流、热关断和使能输入。该器件采用增强散热的HTSSOP - 20封装，具有外露的裸片连接焊盘以帮助散热。
商品特性
- LM5118 - Q1是符合AEC - Q100 1级标准（工作结温范围为 - 40℃至125℃）的汽车级产品
- 超宽输入电压范围：3 V至75 V
- 模拟峰值电流模式控制
- 降压和升压模式之间平稳过渡
- 开关频率可编程至500 KHz
- 具备振荡器同步能力
- 内部高压偏置稳压器
- 集成高端和低端栅极驱动器
- 可编程软启动时间
- 超低关断电流
- 使能输入
- 宽带宽误差放大器
- 1.5%的反馈参考精度
- 热关断
- 封装：HTSSOP - 20（外露焊盘）
应用领域
- 汽车信息娱乐系统
- 汽车启停系统
- 工业降压/升压电源
