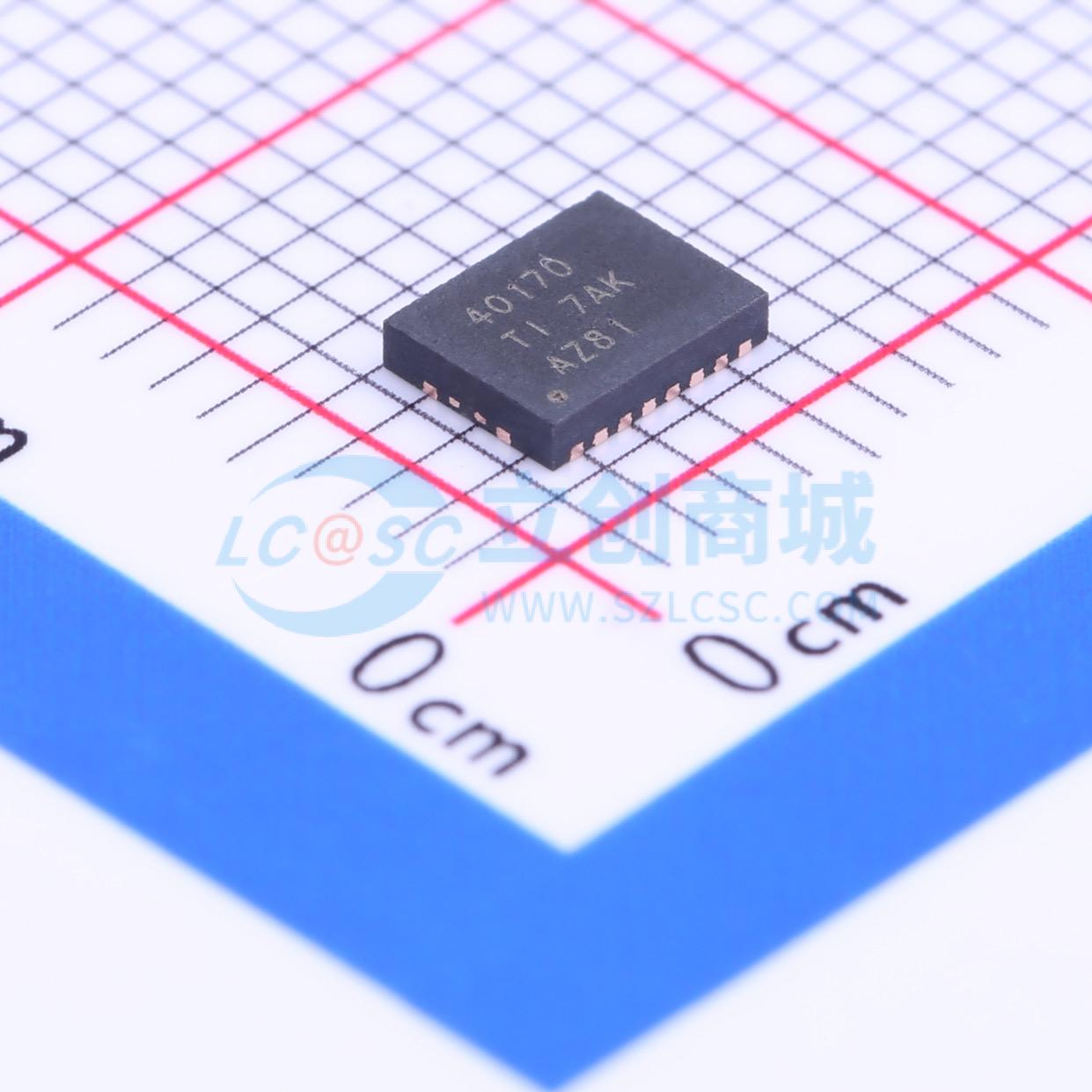

温馨提醒：图片仅供参考，商品以实物为准

TPS40170RGYR

4.5V至60V宽输入同步PWM降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40170是一款全功能的同步PWM降压控制器,支持4.5V至60V的宽输入电压范围,适用于高功率密度的DC-DC转换器应用。该控制器具有电压模式控制和输入电压前馈补偿,支持可编程频率和双向同步功能。
品牌名称: TI(德州仪器)
商品型号: TPS40170RGYR
商品编号: C56175
商品封装: TQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.5克(g)
网友设计参考: TPS40170RGYR-同步PWM降压模块方案

商品参数

商品概述

TPS40170是一款功能齐全的同步PWM降压控制器，其输入电压范围为4.5 V至60 V，针对高功率密度、高可靠性的DC-DC转换器应用进行了优化。该控制器采用带输入电压前馈补偿的电压模式控制，可对输入电压变化做出即时响应。开关频率可在100 kHz至600 kHz之间进行编程设置。 TPS40170具备一套完整的系统保护和监控功能，如可编程欠压锁定（UVLO）、通过检测低端FET实现的可编程过流保护（OCP）、通过检测高端FET实现的可选短路保护（SCP）以及热关断功能。使能引脚可让系统以低电流（典型值为1 μA）模式关断。该控制器支持预偏置输出，提供开漏电源正常（PGOOD）信号，并具备闭环软启动、输出电压跟踪和自适应死区时间控制功能。 TPS40170通过1%的保证精度实现精确的输出电压调节。此外，该控制器采用了一种新颖的双向同步方案，其中一个控制器作为主控制器，其他下游控制器作为从控制器，可与主控制器同相或反相180°同步。从控制器可与自由运行开关频率±30%范围内的外部时钟同步。

商品特性

宽输入电压范围：4.5 V至60 V
600 mV参考电压，精度为1%
可编程欠压锁定和迟滞
带电压前馈的电压模式控制
可编程频率范围：100 kHz至600 kHz
支持主/从选项的双向频率同步
带集成热补偿的低端FET检测过流保护和高端FET检测短路保护
可编程闭环软启动
支持预偏置输出
165℃带迟滞热关断
电压跟踪
电源正常信号
使能引脚，低电流关断时电流为1 μA
8.0 V和3.3 V LDO输出
集成自举二极管
20引脚3.5 mm × 4.5 mm VQFN（RGY）封装
使用WEBENCH电源设计器基于TPS40170创建定制设计

应用领域

负载点（POL）模块
适用于工业、网络和电信设备的宽输入电压、高功率密度DC-DC转换器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	-
	输出电流	6A
	开关频率	600kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
