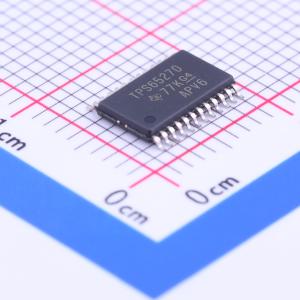

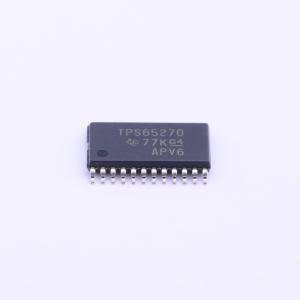

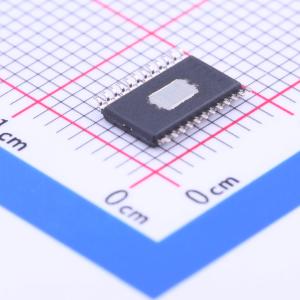

温馨提醒：图片仅供参考，商品以实物为准

TPS65270PWPR

双路同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS65270是一款宽输入电压范围（4.5V至18V）的双路同步降压调节器,每路最大输出电流分别为2A和3A。具有低功耗脉冲跳跃模式、可调开关频率（300kHz至1.4MHz）、预偏置启动功能和独立的使能及软启动控制。适用于DTV、DSL调制解调器、电缆调制解调器、机顶盒、车载DVD播放器、家庭网关和接入点网络等应用。
品牌名称: TI(德州仪器)
商品型号: TPS65270PWPR
商品编号: C56184
商品封装: HTSSOP-24
包装方式: 编带
商品毛重: 0.168克(g)

商品参数

商品概述

TPS65270是一款单片双路同步降压稳压器，具有较宽的工作输入电压范围，可在5V、9V、12V或15V总线电压及多种电池类型下工作。该转换器旨在简化应用，同时为设计人员提供根据目标应用优化使用方式的选项。 TPS65270具有精确的0.8V参考电压，可产生高达15V的输出电压。每个转换器都有使能引脚，可对每个通道进行独立控制，为电源排序提供灵活性。每个通道的软启动时间可通过选择不同的外部电容进行调节。TPS65270还能够在预偏置输出的情况下启动。当输出电压达到预偏置电压时，转换器开始切换。恒定频率峰值电流模式控制简化了补偿过程，并提供快速的瞬态响应。逐周期过流保护和打嗝模式操作可在短路或过载故障条件下限制MOSFET的功耗。低端反向电流保护还可防止过大的灌电流损坏转换器。转换器的开关频率可通过外部电阻在300kHz至1.4MHz之间设置。两个转换器的时钟信号相位相差180°，以最小化输入滤波要求，并减轻EMI和输入电容要求。 TPS65270还具有轻载脉冲跳跃模式（PSM）。PSM模式可在轻载时降低系统输入电源的功耗，以实现轻载高效。 TPS65270提供24引脚热增强型HTSSOP（PWP）封装和4mm x 4mm 24引脚QFN（RGE）封装。

商品特性

宽输入电源电压范围（4.5V - 18V）
0.8V，±1%精度参考电压
高达2A（降压1）和3A（降压2）的最大连续输出负载电流
低功耗脉冲跳跃模式，实现高光负载效率
可通过外部电阻设置300kHz - 1.4MHz的可调开关频率
可在预偏置输出电压下启动
每个降压转换器都有独立的使能和软启动功能
采用简单补偿电路的峰值电流模式控制
逐周期过流保护
180°异相操作，降低输入电容和电源感应噪声
提供24引脚热增强型HTSSOP（PWP）和4mm x 4mm QFN（RGE）封装

应用领域

数字电视DSL调制解调器
电缆调制解调器
机顶盒
车载DVD播放器
家庭网关和接入点网络
无线路由器

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~15V
	输出电流	2A；3A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
