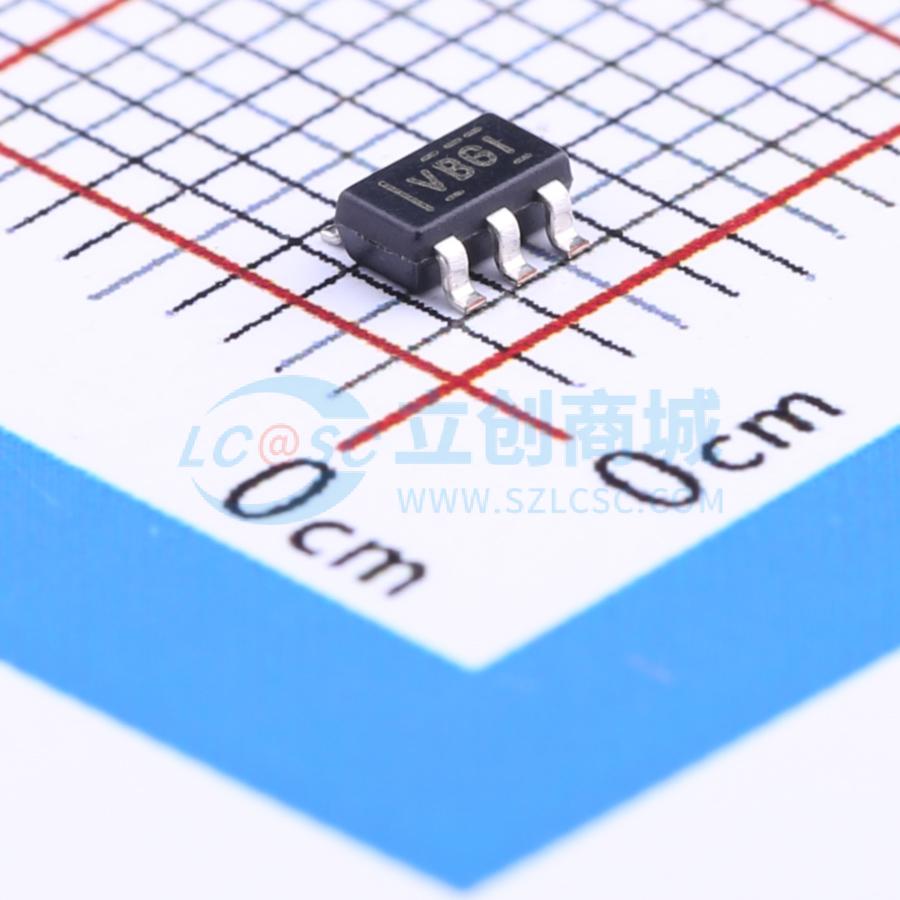

温馨提醒：图片仅供参考，商品以实物为准
TLV2371IDBVR
每通道500 μA、3 MHz、具备关断功能的轨到轨输入输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2371 单路、16V、3MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2371IDBVR
- 商品编号
- C55940
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 4.5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.1V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 35nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 560uA | |
| 输出电流 | 16mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~16V | |
| 双电源(Vee~Vcc) | 1.35V~8V；-8V~-1.35V |
商品概述
TLV237x单电源运算放大器具备轨到轨输入和输出能力。在扩展工业温度范围内，TLV237x将最低工作电源电压降至2.7 V，同时增加了轨到轨输出摆幅特性。TLV237x仅消耗550 μA电流，即可提供3 MHz带宽。最大推荐电源电压为16 V，这使得该器件可在±8 V至±1.35 V的多种可充电电池供电下工作。 CMOS输入使其适用于高阻抗传感器接口，较低的电压操作使其成为电池供电应用中TLC227x的理想替代品。轨到轨输入级进一步增强了其通用性。TLV237x是德州仪器（TI）快速增长的轨到轨输入输出（RRIO）产品系列中的第七款产品，也是首款能够在高达16 V轨电压下实现良好交流性能的产品。 所有产品均提供PDIP和SOIC封装，单通道产品采用小型SOT - 23封装，双通道产品采用MSOP封装，四通道产品采用TSSOP封装。 2.7 V的工作电压使TLV237x与锂离子供电系统兼容，也与当今许多微功耗微控制器（包括TI的MSP430）的工作电源电压范围兼容。
商品特性
- 轨到轨输入和输出
- 宽带宽：3 MHz
- 高转换速率：2.4 V/μs
- 电源电压范围：2.7至16 V
- 电源电流：550 μA/通道
- 低功耗关断模式
- 关断电流（IDD(SHDN)）：25 μA/通道
- 输入噪声电压：39 nV/√Hz
- 输入偏置电流：1 pA
- 规定温度范围：
- -40°C至+125°C（工业级）
- 超小型封装：
- 5或6引脚SOT - 23（TLV2370、TLV2371）
- 8或10引脚MSOP（TLV2372、TLV2373）
应用领域
- 白色家电
- 手持式测试设备
- 便携式血糖系统
- 遥感
- 有源滤波器
- 工业自动化电池供电电子设备
