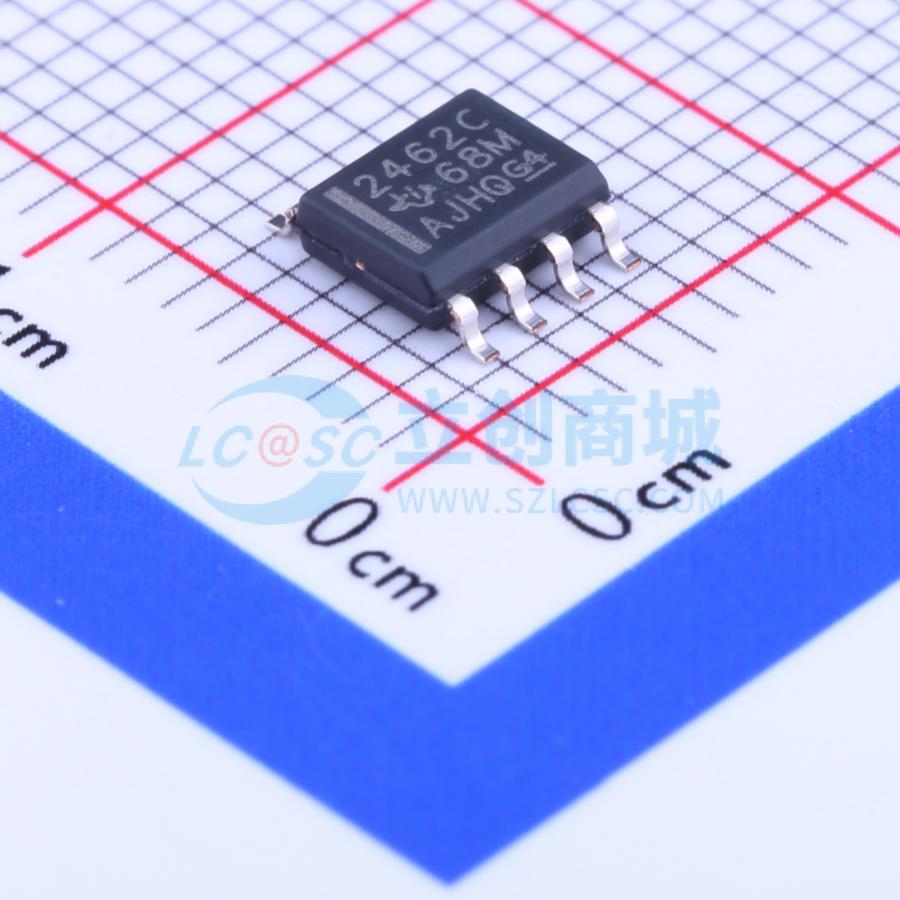

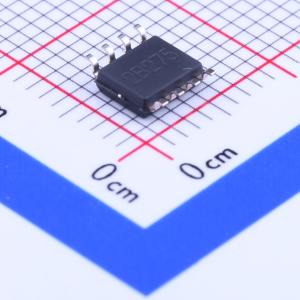

TLV2462CDR

低功耗轨到轨输入/输出带关断功能的运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV2462 双通道、6V、6.4MHz、RRIO 运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2462CDR
商品编号: C57421
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBW)	6.4MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	1.6V/us
	输入偏置电流(Ib)	75nA
	输入失调电流(Ios)	7nA

	属性	参数值
	输入电压噪声密度(eN)	11nV/√Hz@1kHz
	共模抑制比(CMRR)	85dB
	静态电流(Iq)	1mA
	输出电流	50mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~9V
	双电源电压(Vee~Vcc)	-1.35V~1.35V
	功能特性	使能/关断功能

商品概述

TLV246x是一系列低功耗轨至轨输入输出运算放大器，专为便携应用设计。输入共模电压范围超出电源轨，可在低压系统中实现最大动态范围。放大器输出具备轨至轨性能与高输出驱动能力，其轨至轨动态范围与高输出驱动能力十分适合用作模数转换器的缓冲。该系列运算放大器仅需500μA电源电流即可实现6.4MHz带宽与1.6V/μs压摆率，低功耗下仍可提供良好的交流性能。系列中部分型号带有关断引脚，可将放大器置于超低电源电流模式，关断状态下放大器输出为高阻态。该系列产品可提供多种封装，适配不同场景需求。

商品特性

输出摆幅为轨至轨
增益带宽积为6.4MHz
输出驱动能力为±80mA
单通道电源电流为500μA
输入失调电压为100μV
输入噪声电压为11nV/√Hz
压摆率为1.6V/μs
部分型号支持微功耗关断模式，关断状态下单通道电流仅为0.3μA
关断状态下输出为高阻抗
提供薄型SOT23、MSOP、TSSOP多种封装可选
TLV2460带关断功能，采用6引脚SOT23封装，适合高密度电路
C后缀型号工作温度范围为0℃~70℃
I、Q后缀型号工作温度范围为-40℃~125℃
M后缀型号工作温度范围为-55℃~125℃
电源电压最大值为6V
差分输入电压范围为-0.2V~VDD+0.2V
任意输入电流范围为±200mA
输出电流范围为±175mA
最高结温为150℃
存储温度范围为-65℃~150℃
引脚距离壳体1.6mm处10秒焊接的最高温度为260℃

应用领域

便携设备
模数转换器缓冲
高密度电路
工业控制系统
汽车系统
