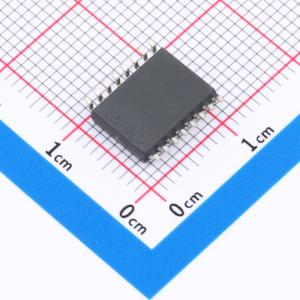

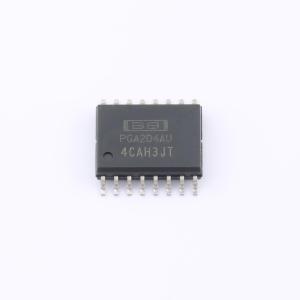

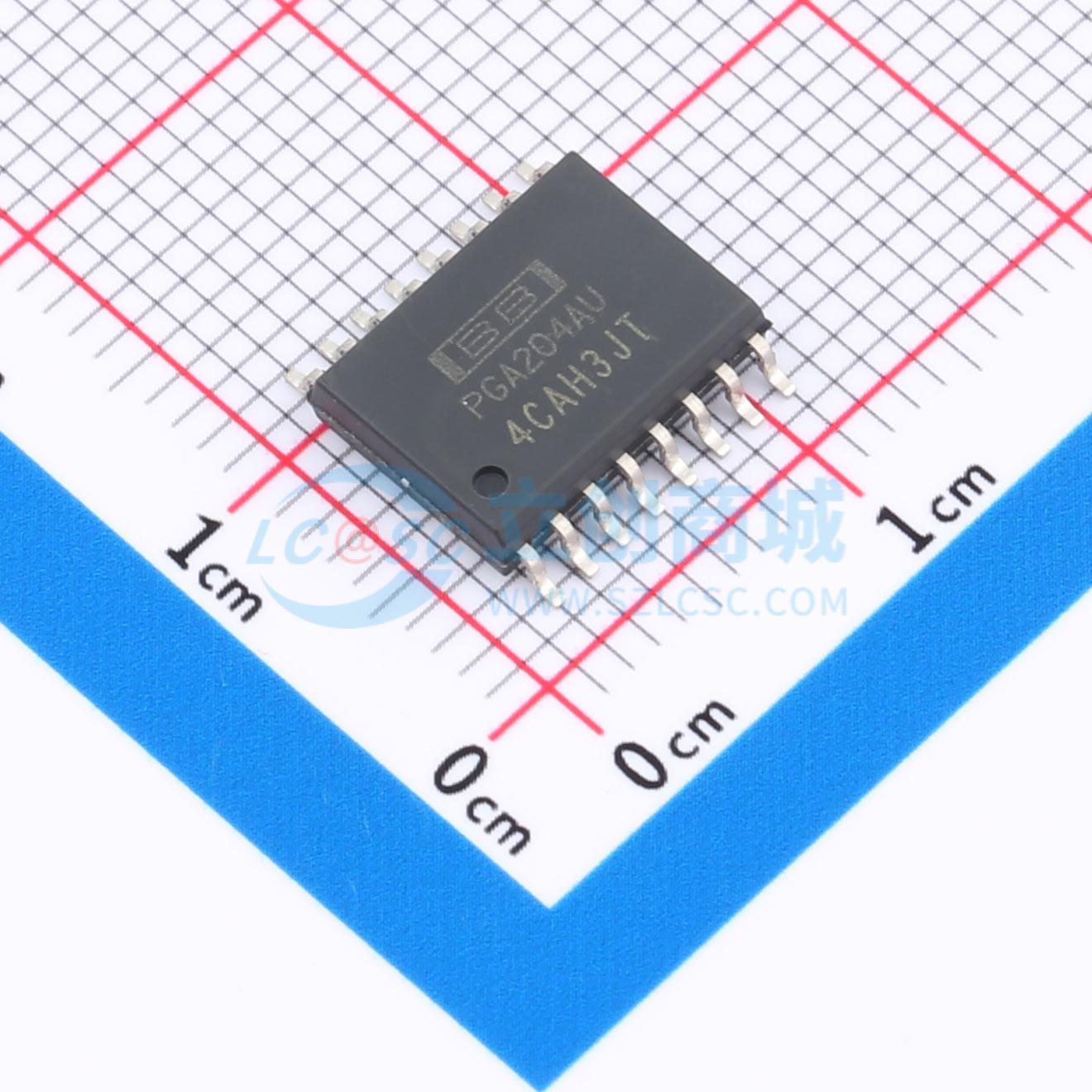

PGA204AU
可编程增益仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PGA204 50μV 失调电压、g=1、10、100、1000 可编程增益仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA204AU
- 商品编号
- C56497
- 商品封装
- SOIC-16-300mil
- 包装方式
- 管装
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 250nV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 500pA | |
| 噪声密度(eN) | 13nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 输入失调电流温漂(Ios TC) | 3pA/℃ | |
| 静态电流(Iq) | 5.2mA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -4.5V~4.5V |
商品概述
PGA204和PGA205是低成本、通用的可编程增益仪表放大器，提供出色的精度。PGA204的增益为1、10、100、1000；PGA205的增益为1、2、4、8 V/V。PGA204和PGA205的高精度、多功能性和低价格使其适用于广泛的应用。
增益通过两个与TTL或CMOS兼容的地址线A₀和A₁选择。内部输入保护电路可以在模拟输入端承受高达±40V的电压而不损坏。
PGA204和PGA205经过激光修调，具有非常低的偏移电压（50uV）、温漂（0.25uV/℃）和高共模抑制比（在增益为1000时为115dB）。它们可以在低至±4.5V的电源电压下工作，适用于电池供电系统。静态电流为5mA。
PGA204和PGA205提供16引脚塑料DIP和SOL-16表面贴装封装，工作温度范围为-40℃到+85℃。
应用领域
- 数据采集系统
- 通用模拟板
- 医疗仪器
