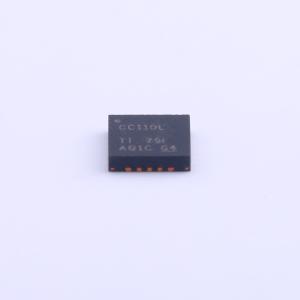

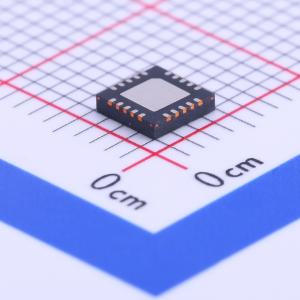

CC110LRGPR
CC110LRGPR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CC110L 超值系列低于 1GHz 无线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CC110LRGPR
- 商品编号
- C56516
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~348MHz；387MHz~464MHz；779MHz~928MHz | |
| 接口类型 | SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | ISM | |
| 输出功率 | 12dBm | |
| 数据速率 | 600Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 16.4mA | |
| 灵敏度 | -120dBm | |
| 接收电流 | 14.3mA | |
| 典型应用频率 | 868MHz；433MHz；915MHz；315MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
CC110L是一款成本优化的sub-1GHz RF接收器，适用于300 - 348MHz、387 - 464MHz和779 - 928MHz频段。该电路基于受欢迎的CC1101 RF收发器，而且RF性能特征相同。两个CC110L收发器一起可实现低成本的双向RF链路。
射频(RF)收发器与具有高可配置性的基带调制解调器实现了集成。该调制解调器支持各种调制格式，并且具有高达600kbps的可配置数据速率。
CC110L提供了针对分组处理、数据缓冲和突发传输的丰富硬件支持。
CC110L的主要工作参数及64字节接收和发送FIFO可通过一个SPI接口进行控制。在一般系统中，CC110L将与微控制器及少量的附加无源组件配合使用。
商品特性
- 采用CC1190扩展了覆盖范围
- 射频(RF)性能
- 可编程输出功率高达 +12dBm
- 接收灵敏度低至 -116dBm（在0.6kbps数据速率下）
- 可编程数据速率：范围是0.6至600kbps
- 频段：300 - 348MHz、387 - 464MHz和779 - 928MHz
- 支持2 - FSK、4 - FSK、GFSK、MSK和OOK - 数字特性
- 可灵活地支持面向分组的系统
- 对同步字插入、灵活和分组长度及自动CRC计算提供了片上支持
- 低功耗特性
- 200nA睡眠模式电流消耗
- 快速启动时间：240us（从睡眠模式到接收[RX]模式或发送[TX]模式）
- 4字节接收(RX)和发送(TX)FIFO
- CC1190是一款用于850 - 950MHz频段的覆盖范围扩展器，并且非常适合与CC110L配合使用以增强射频(RF)性能
- 高灵敏度
- -118dBm，在1.2kBaud、868MHz、1%分组差错率
- -120dBm，在1.2kBaud、915MHz、1%分组差错率
- +20dBm输出功率（在868MHz频率下）
- +26dBm输出功率（在915MHz频率下）
- 极少的外部组件；完全集成于芯片之上的频率合成器，无需外部滤波器或RF开关
- 绿色环保型封装：符合RoHS标准，并且不含锑或溴
- 小尺寸（采用QLP4x4mm封装，20引脚）
- 适合那些旨在符合EN300220（欧洲）和FCCCFR Part 15（美国）标准的系统
- 支持异步及同步串行发送模式，以返回兼容现有的射频通信协议
应用领域
- 工作于315/433/868/915MHz ISM/SRD频段的超低功耗无线应用
- 无线报警和安全系统
- 工业监测和控制
- 遥控
- 玩具
- 家庭和楼宇自动化
