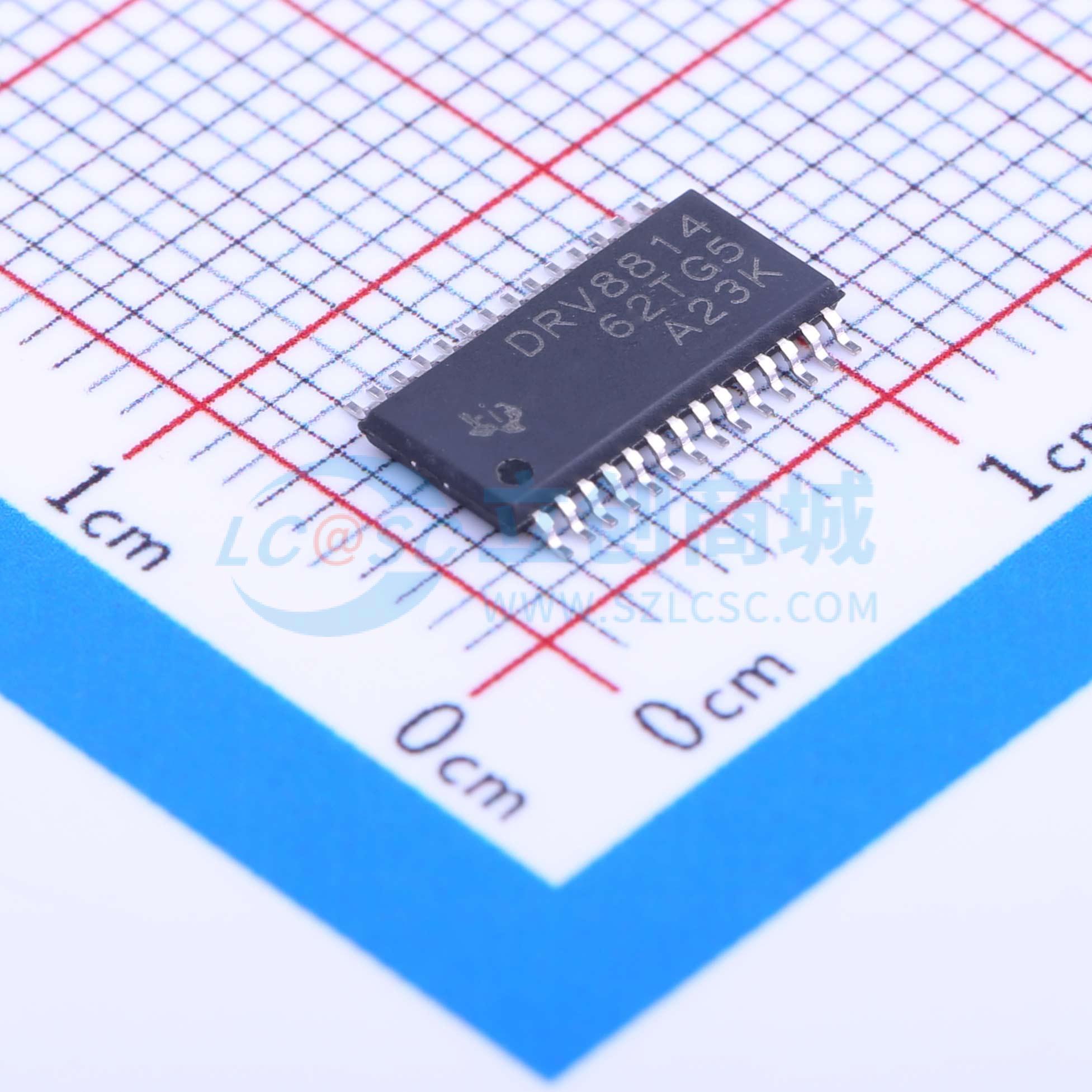

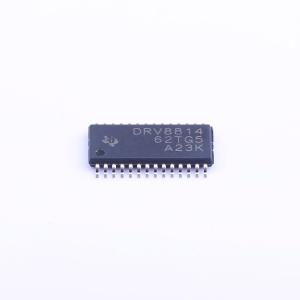

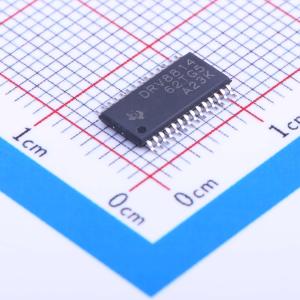

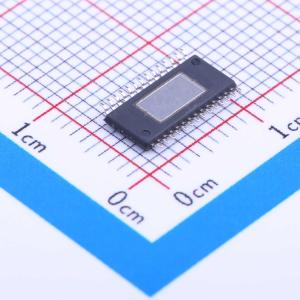

DRV8814PWPR
1.75A 有刷直流电机驱动芯片 45V
- 描述
- DRV8814 具有浪涌保护功能的 47V、2.5A 双通道有刷直流电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8814PWPR
- 商品编号
- C56679
- 商品封装
- HTSSOP-28-EP-4.5mm
- 包装方式
- 编带
- 商品毛重
- 0.261克(g)
商品参数
参数完善中
商品概述
DRV8814为打印机、扫描仪和其他自动化设备应用提供了集成电机驱动解决方案。该器件有两个H桥驱动器，旨在驱动直流电机。每个输出驱动模块由配置为H桥的N沟道功率MOSFET组成，用于驱动电机绕组。每个H桥在适当散热（24 V、25 °C）的情况下，DRV8814可提供高达2.5 A的峰值电流或1.75 A的均方根输出电流。 简单的并行数字控制接口与行业标准器件兼容。衰减模式可编程，允许电机在禁用时制动或滑行。 内部设有过流保护、短路保护、欠压锁定和过温保护等关断功能。
商品特性
- 双H桥电流控制电机驱动器
- 驱动两台直流电机
- 制动模式
- 两位绕组电流控制，最多可实现4种电流水平
- MOSFET导通电阻低
- 8 V至45 V的工作电源电压范围
- 热增强型表面贴装封装
应用领域
- 打印机
- 扫描仪
- 办公自动化设备
- 游戏机
- 工厂自动化机器人
