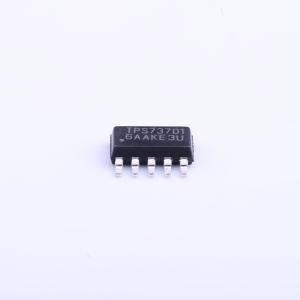

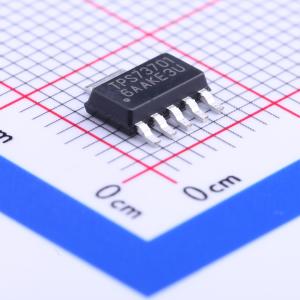

温馨提醒：图片仅供参考，商品以实物为准

TPS73701DCQR

具有反向电流保护和使能功能的 1A 超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS737 单路输出 LDO、1A、可调节（1.2 至 5.0V）反向电流保护
品牌名称: TI(德州仪器)
商品型号: TPS73701DCQR
商品编号: C56848
商品封装: SOT-223-6
包装方式: 编带
商品毛重: 0.223克(g)

商品参数

商品概述

TPS737xx系列线性低压差（LDO）稳压器在电压跟随器配置中采用了NMOS传输元件。这种拓扑结构对输出电容值和等效串联电阻（ESR）相对不敏感，允许使用各种负载配置。即使使用1μF的小型陶瓷输出电容，负载瞬态响应也非常出色。NMOS拓扑结构还能实现极低的压差。 TPS737xx系列采用先进的BiCMOS工艺，在实现极低压差和低接地引脚电流的同时，还能保证高精度。在未启用时，电流消耗小于20nA，非常适合便携式应用。这些器件具备热关断和折返式限流保护功能。

商品特性

使用1μF或更大的陶瓷输出电容时保持稳定
输入电压范围：2.2V至5.5V
超低压差：1A时典型值为130mV
出色的负载瞬态响应 —— 即使仅使用1μF输出电容
NMOS拓扑结构可实现低反向泄漏电流
初始精度为1%
在电压、负载和温度变化范围内，总体精度为3%
关断模式下典型I₀小于20nA
具备热关断和限流功能，用于故障保护
提供多种输出电压版本可调输出：1.20V至5.5V 可通过工厂封装级编程实现定制输出

应用领域

为数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器提供负载点稳压
为开关电源提供后级稳压
便携式和电池供电设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	58dB@(100Hz)
	压差	500mV@(1A)

	属性	参数值
	静态电流(Iq)	1.3mA
	噪声	81uVrms
	特性	过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
