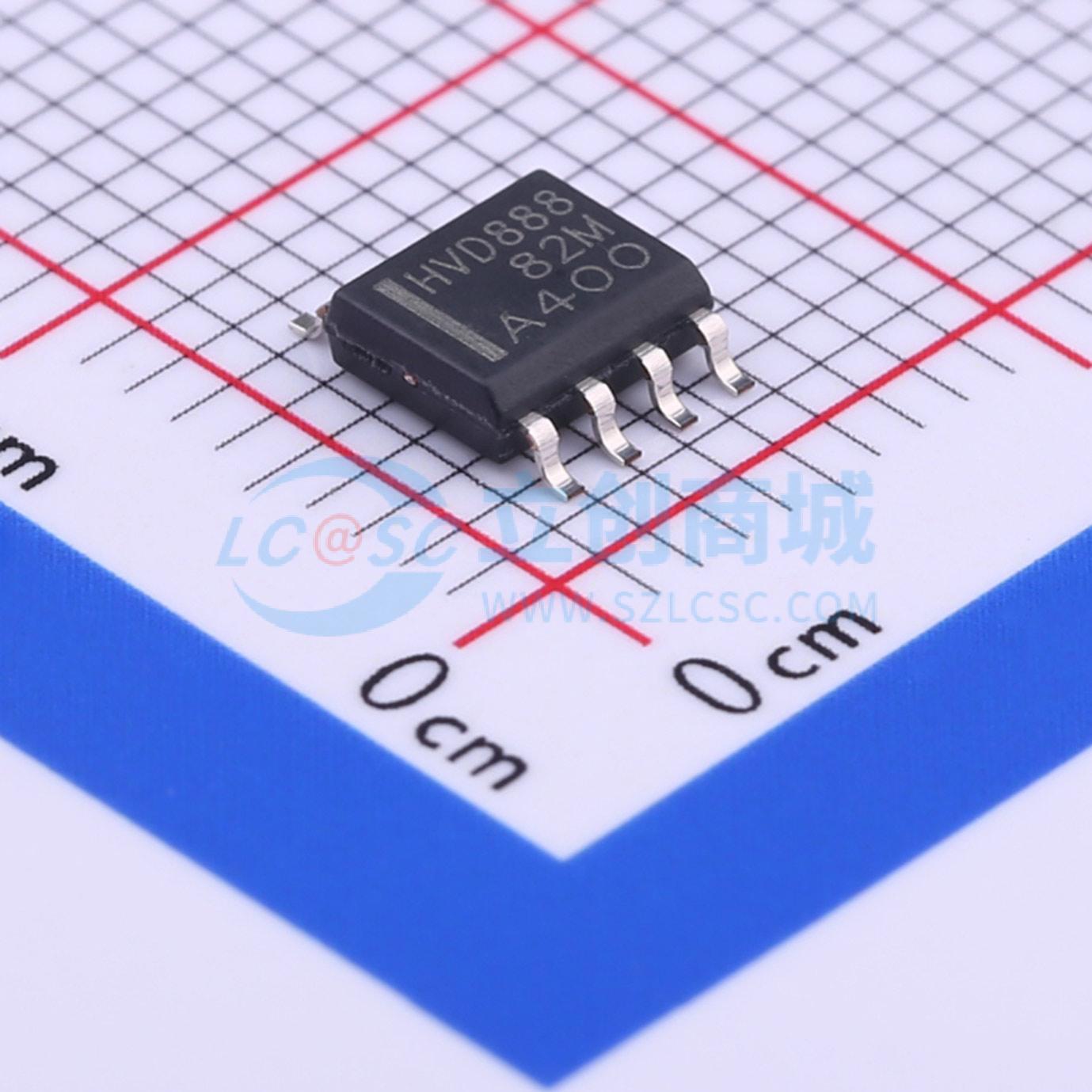

温馨提醒：图片仅供参考，商品以实物为准

SN65HVD888DR

具有IEC-ESD保护的总线极性纠正RS-485转发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功率RS-485转发器，具有自动总线极性纠正和瞬态保护功能。
品牌名称: TI(德州仪器)
商品型号: SN65HVD888DR
商品编号: C57018
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.104克(g)

商品参数

商品概述

SN65HVD888是一款低功率RS-485转发器，具有自动总线极性纠正和瞬态保护。热插拔时，此器件在总线闲置的头76ms内检测并纠正总线极性。片载瞬态保护功能保护此器件不受IEC61000静电放电(ESD)和瞬态放电(EFT)瞬态的影响。这个器件有针对要求严格的工业类应用的稳健耐用的驱动器和发送器。这些总线引脚可耐受静电放电(ESD)事件，具有对于人体模型(HBM)，空气间隙放电和接触放电技术规范的高水平保护。

此器件将一个差分驱动器和一个差分接收器组合在一起，这两个器件由一个5V单电源供电。驱动器差分输出和接收器差分输入被内部连接以形成一个适用于半双工（两线制总线）通信的总线端口。此器件都特有一个宽共模电压范围，这使得此器件适合于长线缆运行上的多点应用。SN65HVD888采用一个SOIC-8封装，并且在 -40°C至85°C范围内运行。

商品特性

超过EIA-485标准的要求
76ms (tFS)内的总线极性纠正
数据速率：300bps至250kbps
两个工作配置：只作为故障安全电阻器故障安全和差分端接电阻器
在一个总线上多达256个节点（1/8单位负载）
小外形尺寸集成电路(SOIC)-8封装以实现向后兼容性
总线引脚保护:±16kV的人体模型(HBM)保护±12kV IEC61000-4-2接触放电±4kV IEC61000-4-4快速瞬态突发

应用领域

电子
工业自动化
加热，通风和空调环境系统(HVAC)
DMX512网络
过程控制
电池供电型应用
运动控制
电信设备

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±16kV
	工作温度	-40℃~+85℃
	静态电流	900uA
	通讯模式	半双工
