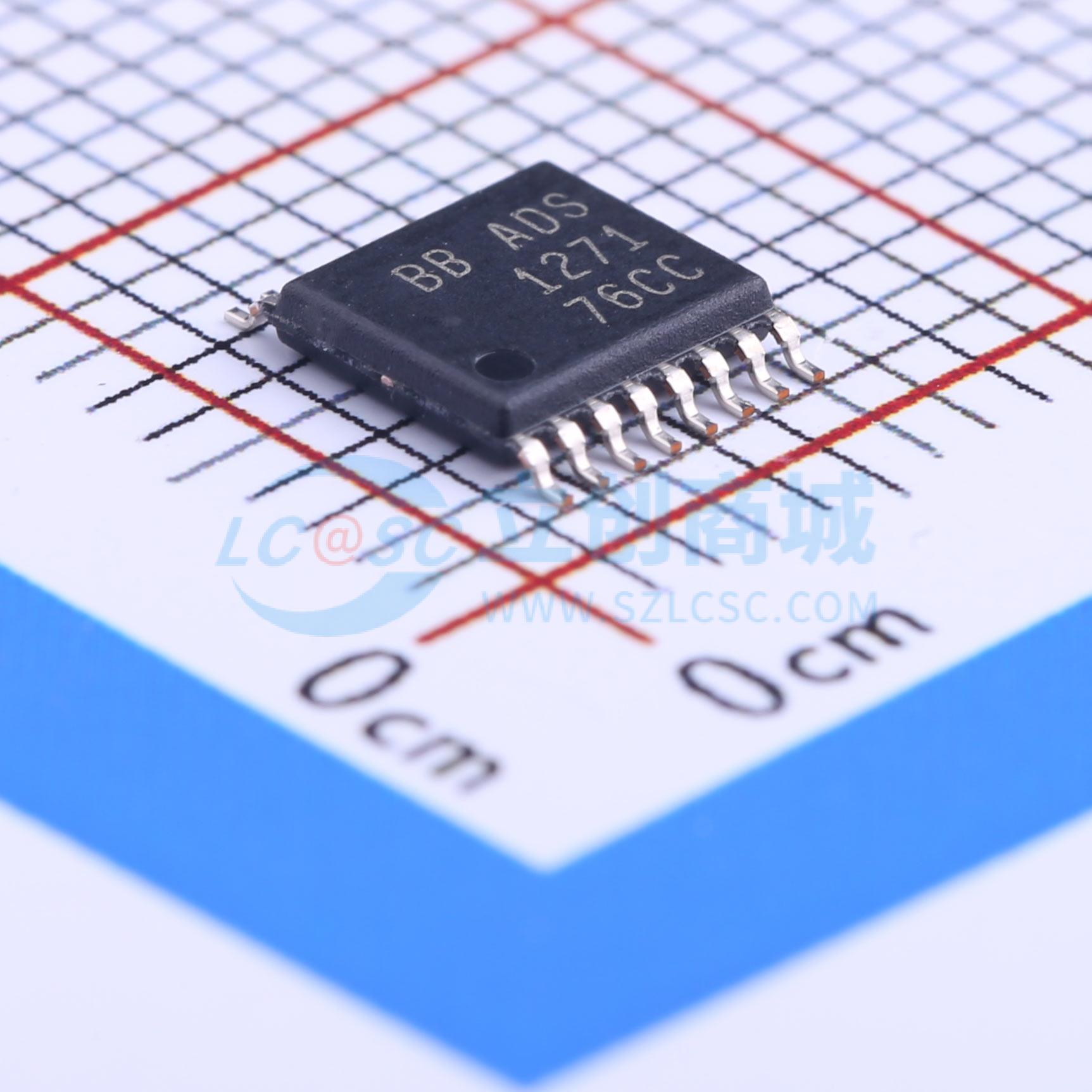

ADS1271IPWR

24位宽带宽模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1271 适用于宽带宽应用的 24 位、105kSPS 单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1271IPWR
商品编号: C57002
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

ADS1271是一款24位Δ-Σ模数转换器（ADC），数据速率高达105kSPS。它将出色的直流精度与卓越的交流性能完美结合。高阶斩波稳定调制器可实现极低的漂移和低带内噪声。片上抽取滤波器可抑制调制器和信号的带外噪声。ADS1271可提供高达奈奎斯特速率90%的可用信号带宽，纹波小于0.005dB。

传统上，具有良好漂移性能的工业Δ-Σ ADC采用通带衰减较大的数字滤波器。因此，它们的信号带宽有限，大多适用于直流测量。音频应用中的高分辨率ADC可提供更大的可用带宽，但失调和漂移指标明显不如工业级同类产品。ADS1271将这两类转换器的优势集于一身，可在较宽的工业温度范围内确保出色的直流和交流指标，实现高精度工业测量。

三种工作模式可实现速度、分辨率和功耗的优化。可选的SPI或帧同步串行接口便于与微控制器或DSP连接。调制器输出可用于外部数字滤波器应用。所有操作（包括内部失调校准）均直接通过引脚控制，无需对寄存器进行编程。

商品特性

数据速率：105kSPS
交流性能：带宽51kHz，信噪比109dB（高分辨率模式），总谐波失真−108dB
直流精度：失调漂移1.8μV/°C，增益漂移2ppm/°C
可选工作模式：高速模式：数据速率105kSPS；高分辨率模式：信噪比109dB；低功耗模式：功耗35mW
掉电控制
数字滤波器：线性相位响应，通带纹波±0.005dB，阻带衰减100dB
可按需进行内部失调校准
可选SPI或帧同步串行接口
专为多通道系统设计：串行接口可级联，易于同步，引脚驱动控制简单
调制器输出选项
工作温度范围：−40°C至+105°C
模拟电源：5V
数字电源：1.8V至3.3V

应用领域

振动/模态分析
声学
动态应变计
压力传感器
测试与测量

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	105.469kHz
	通道数	1
	工作电压	4.75V~5.25V；1.65V~3.6V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+105℃

	属性	参数值
	信噪比	109dB
	时钟/振荡器	外置
	时钟频率(fc)	100kHz~27MHz
	基准电压源	外置
	基准电压源温漂	2ppm/℃
	ADC架构	Sigma-Delta
	数据速率	105kHz
	静态电流	1uA
