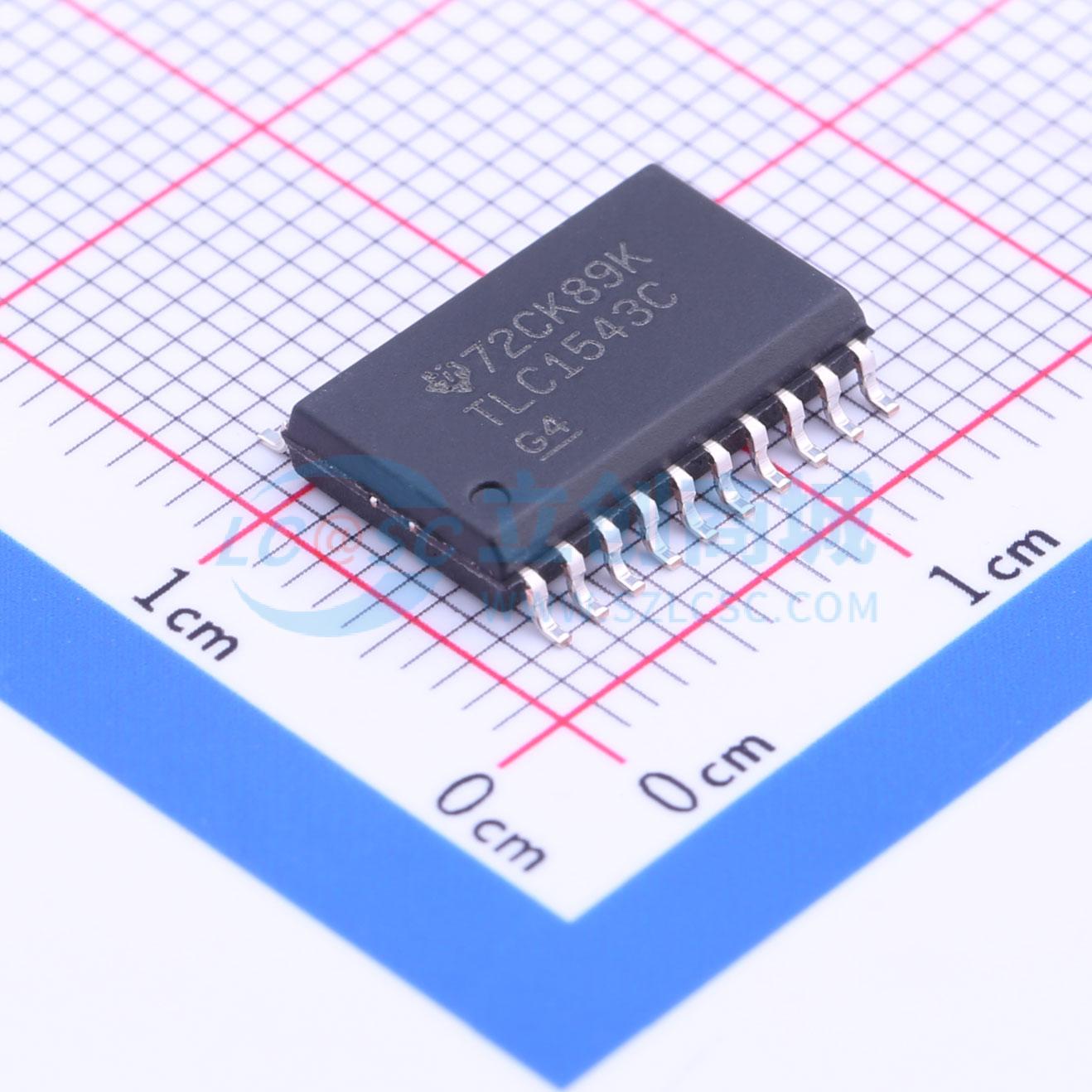

TLC1543CDWR

10位带串行控制和11个模拟输入的模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10位开关电容逐次逼近模数转换器，具有11个模拟输入通道，内置自检模式，自动采样保持功能，兼容TLC542。
品牌名称: TI(德州仪器)
商品型号: TLC1543CDWR
商品编号: C58251
商品封装: SOIC-20-300mil
包装方式: 编带
商品毛重: 0.747克(g)

商品参数

商品概述

TLC1542C、TLC1542I、TLC1542M、TLC1542Q、TLC1543C、TLC1543I和TLC1543Q是CMOS 10位开关电容逐次逼近型模数转换器。这些器件有三个输入和一个三态输出[片选 (CS)、输入输出时钟 (I/O CLOCK)、地址输入 (ADDRESS) 和数据输出 (DATA OUT)]，可与主处理器的串口直接进行4线接口连接。这些器件支持从主机进行高速数据传输。除了高速A/D转换器和通用控制能力外，这些器件还集成了一个片上14通道多路复用器，可选择11个模拟输入中的任意一个或三个内部自测试电压中的任意一个。采样保持功能是自动的。A/D转换结束时，转换结束 (EOC) 输出变为高电平，表明转换完成。器件中集成的转换器具有差分高阻抗参考输入，便于进行比例转换、缩放，并使模拟电路与逻辑和电源噪声隔离。开关电容设计可在整个自由空气工作温度范围内实现低误差转换。

商品特性

10位分辨率A/D转换器
11个模拟输入通道
三种内置自测试模式
内置采样保持功能
总未调整误差：最大±1LSB
片上系统时钟
转换结束 (EOC) 输出
引脚与TLC542兼容
CMOS工艺

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	通道数	11
	工作电压	4.5V~5.5V
	接口类型	串行

	属性	参数值
	差分输入	否
	工作温度	0℃~+70℃
	时钟/振荡器	内置
	ADC架构	SAR
	静态电流	2.5mA
