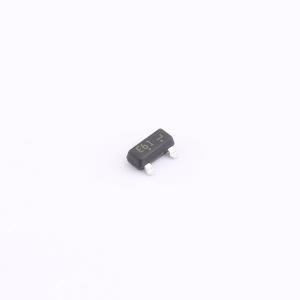

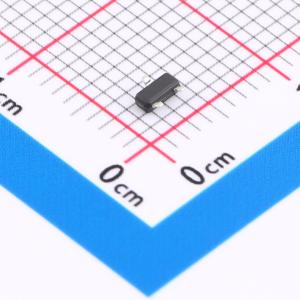

温馨提醒：图片仅供参考，商品以实物为准
LESDA6V1LT1G
单向ESD 5.25V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VBR=6.1V,单向,VF=1.25V,(9KV接触, 16KV空隙放电）
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESDA6V1LT1G
- 商品编号
- C58263
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.25V | |
| 钳位电压 | 300V | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品概述
LESDA5V3LT1是一款双片式电压抑制器，旨在保护连接到数据和传输线路的组件免受静电放电（ESD）影响。对于正瞬态，它将电压钳位在逻辑电平电源略上方；对于负瞬态，它将电压钳位在地电位以下一个二极管压降。仅连接引脚1和2时，它也可作为双向抑制器工作。
商品特性
- 2个单向瞬态抑制二极管功能
- 低漏电流：在击穿电压VBR下，最大漏电流IR < 20 μA
- 300 W峰值脉冲功率（8/20 μs）
- 高ESD保护等级：高达25 kV
应用领域
- 计算机
- 打印机
- 通信系统
- RS232 I/O端口保护
