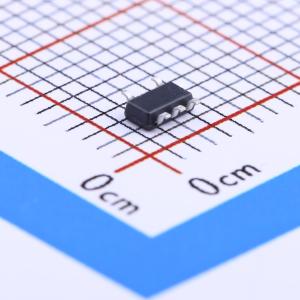

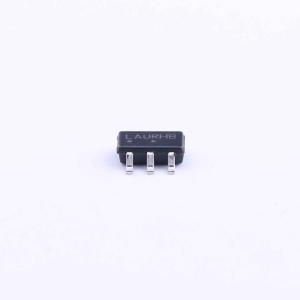

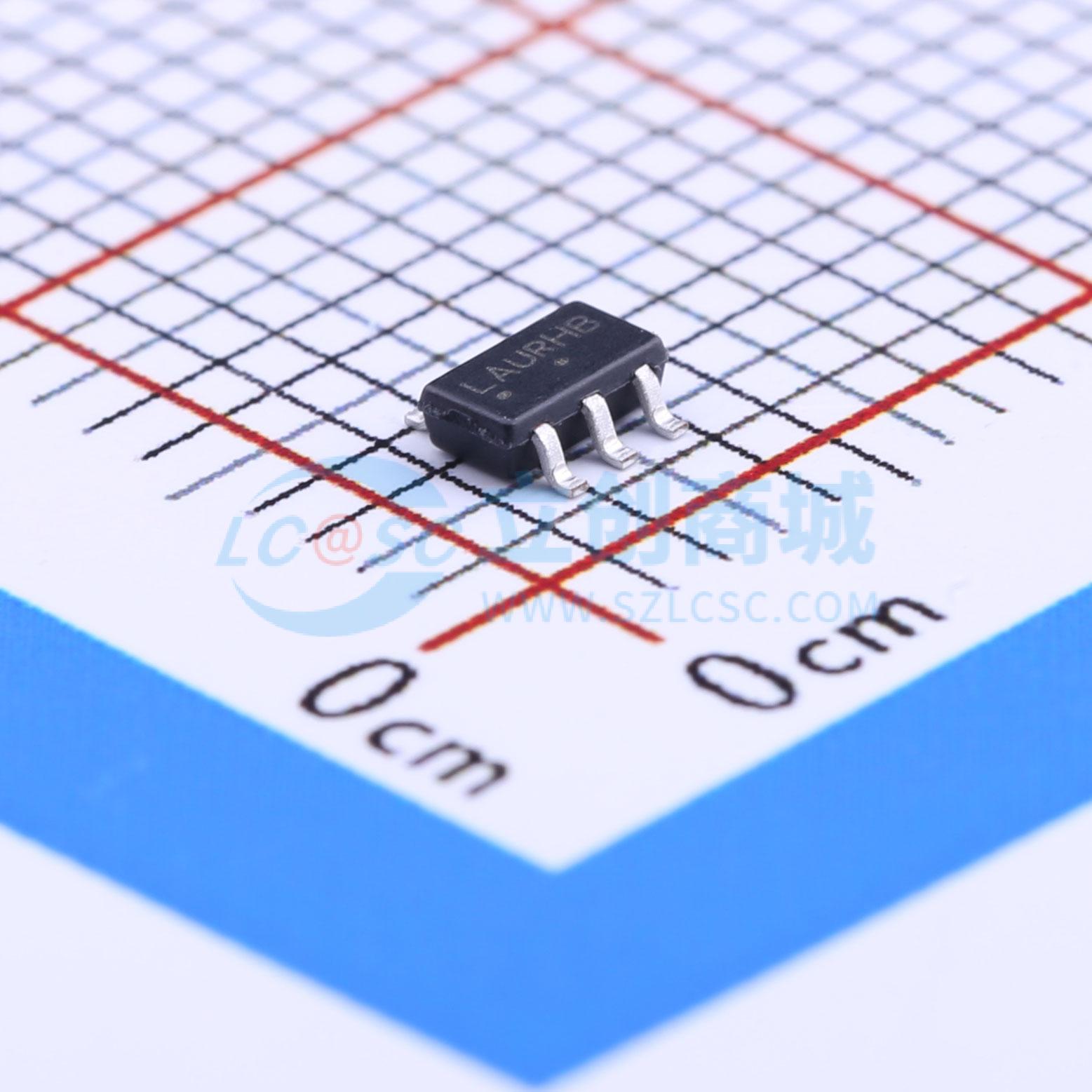

NCP551SN33T1G

输入12V 输出3.3V 150mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP551系列固定输出低压差线性稳压器专为需要低静态电流的手持通信设备和便携式电池供电应用而设计。NCP551系列的特点是具有4.0 μA的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路
品牌名称: onsemi(安森美)
商品型号: NCP551SN33T1G
商品编号: C58434
商品封装: TSOP-5
包装方式: 编带
商品毛重: 0.041克(g)
立创商城设计参考: LDO-(2)电源输入7V~20V-(2)输出0.1A~1A方案

商品参数

商品概述

NCP551系列固定输出低压差线性稳压器专为需要低静态电流的手持通信设备和便携式电池供电应用而设计。NCP551系列的特点是具有4.0 μA的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路。 NCP551设计用于搭配低成本陶瓷电容使用，且需要一个最小为0.1 μF的输出电容。该器件采用TSOP - 5表面贴装封装。标准电压版本有1.4、1.5、1.8、2.5、2.7、2.8、2.9、3.0、3.1、3.2、3.3、3.8和5.0 V。其他电压以100 mV为步进可选。

商品特性

典型静态电流低至4.0 μA
最大工作电压为12 V
低输出电压选项
输出电压精度高达2.0%
工业温度范围为 - 40℃至85℃（NCV551，TA = - 40℃至 + 125℃）
NCV前缀适用于汽车及其他有独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件无铅且符合RoHS标准

应用领域

电池供电仪器
手持仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	12V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	-

	属性	参数值
	压差	130mV@(10mA)
	静态电流(Iq)	4uA
	特性	过热保护；过流保护；带使能
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
