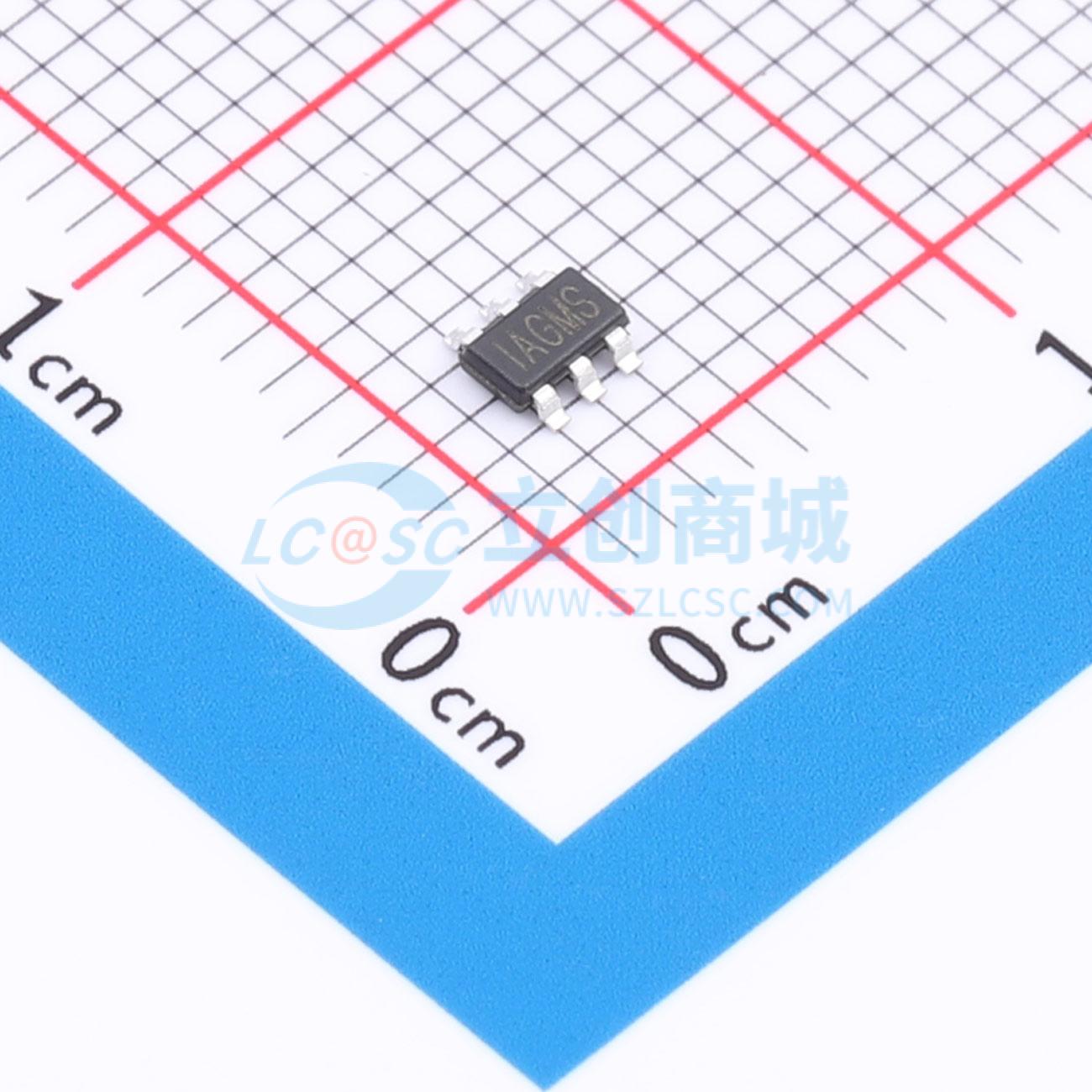

温馨提醒：图片仅供参考，商品以实物为准
MP1471AGJ-Z
高效3A 16V 500kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MP1471A 是一款高频率、同步整流、降压模式的开关模式转换器,内置功率MOSFETs。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内实现3A的输出电流,具有出色的负载和线路调节性能。MP1471A采用同步模式运行,以提高输出电流负载范围内的效率。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP1471AGJ-Z
- 商品编号
- C58565
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~16V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP1471A是一款高频、同步整流降压型开关模式转换器，内置功率MOSFET。它能在宽输入电源范围内实现3A输出电流，提供非常紧凑的解决方案，具有出色的负载和线性调节能力。MP1471A采用同步模式工作，可在输出电流负载范围内实现更高效率。 电流模式操作可提供快速瞬态响应，并简化环路稳定。 保护功能包括过流保护和热关断。 MP1471A仅需少量现成的标准外部元件，采用节省空间的6引脚TSOT23封装。
商品特性
- 4.5V至16V宽工作输入范围
- 110mΩ/57mΩ低RDS(ON)内部功率MOSFET
- 专有开关损耗降低技术
- 高效同步模式操作
- 固定500kHz开关频率
- 内置AAM节能模式，轻载时高效运行
- 内置软启动
- 过流保护和打嗝式热关断
- 输出可从0.8V调节
- 采用6引脚TSOT-23封装
应用领域
- 游戏机
- 数字机顶盒
- 平板电视和显示器
- 通用用途
