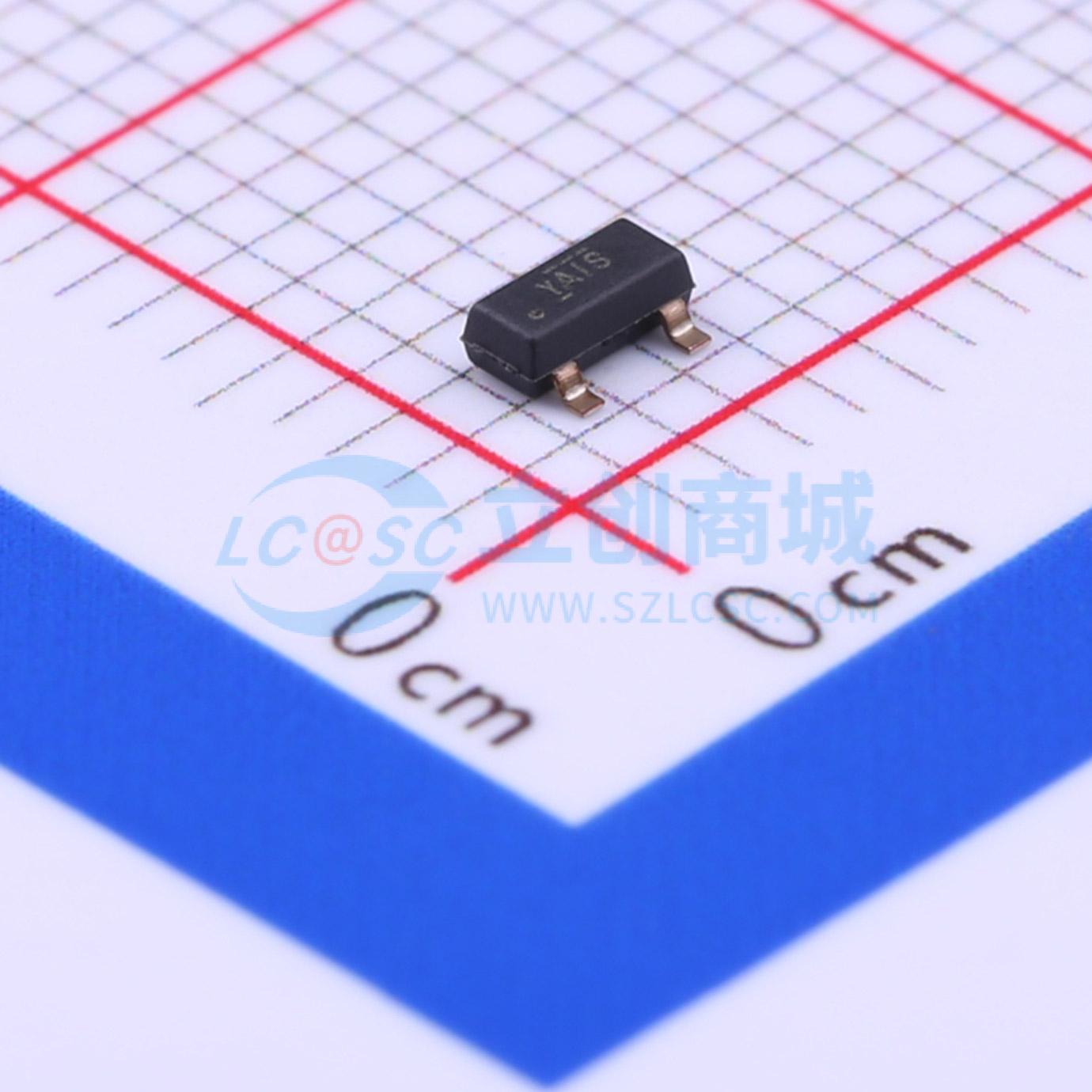

TLV431AIDBZR

TLV431器件是一款低压三端可调电压基准源，在适用的工业和商业温度范围内具有特定的热稳定性。通过两个外部电阻，输出电压可设置为VREF（1.24 V）至6 V之间的任意值。与广泛使用的TL431和TL1431并联稳压器基准源相比，这些器件的工作电压更低（1.24 V）。 当与光耦合器配合使用时，TLV431器件是3 V至3.3 V开关模式电源隔离反馈电路中的理想电压基准源。这些器件的典型输出阻抗为0.25 Ω。有源输出电路具有非常陡峭的导通特性，使其在许多应用中成为低压齐纳二极管的绝佳替代品，包括板载稳压和可调电源。

• 低压工作，VREF = 1.24 V
• 可调输出电压，V0 = VREF至6 V
• 25°C时的基准电压容差：TLV431B为0.5%，TLV431A为1%，TLV431为1.5%
• 典型温度漂移：0°C至70°C时为– 4 mV，-40°C至85°C时为– 6 mV，-40°C至125°C时为– 11 mV
• 低工作阴极电流，典型值为80 μA
• 典型输出阻抗为0.25 Ω
• 超小型SC - 70封装的占位面积比SOT - 23 - 3小40%
• 更宽的VK A（1.24 V至18 V）和lK（80 mA）
• 额外提供SOT - 89封装
• SOT - 23 - 3和SOT - 89封装有多种引脚排列方式

• 可调电压和电流基准
• 反激式开关电源的次级侧稳压
• 齐纳二极管替代
• 电压监测
• 带集成基准的比较器
