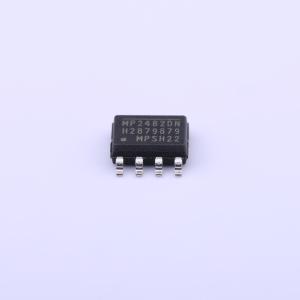

温馨提醒：图片仅供参考，商品以实物为准
MP2482DN-LF-Z
降压型 5A 4.5V~30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- -
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2482DN-LF-Z
- 商品编号
- C56736
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电压 | 810mV~27V | |
| 输出电流 | 5A | |
| 开关频率 | 420kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 频率同步；逐波限流；过流保护；工作状态指示；打嗝限流 |
商品概述
MP2482 是一款单片式降压开关模式转换器，内置功率 MOSFET。它能在宽输入电源范围内实现 5A 连续输出电流，并具有优异的负载和线路调节性能。电流模式操作提供快速瞬态响应并简化环路稳定性设计。故障条件保护包括逐周期电流限制和热关断。MP2482 所需的外部标准元件数量极少，采用带或不带外露焊盘的 8 引脚 SOIC 封装。
商品特性
- 4.5V 至 30V 宽工作输入范围
- 5A 输出电流
- 50mΩ 内部功率 MOSFET 开关
- 电源正常指示器
- 固定 420kHz 频率
- 可同步至 1.5MHz
- 带打嗝模式的逐周期过流保护
- 热关断
- 输出电压从 0.81V 可调
- 使用低 ESR 输出陶瓷电容器可稳定工作
- 提供 8 引脚 SOIC 封装和散热增强型 8 引脚 SOIC 封装
应用领域
- 数字机顶盒
- 个人视频录像机
- 宽带通信
- 平板电视和显示器
