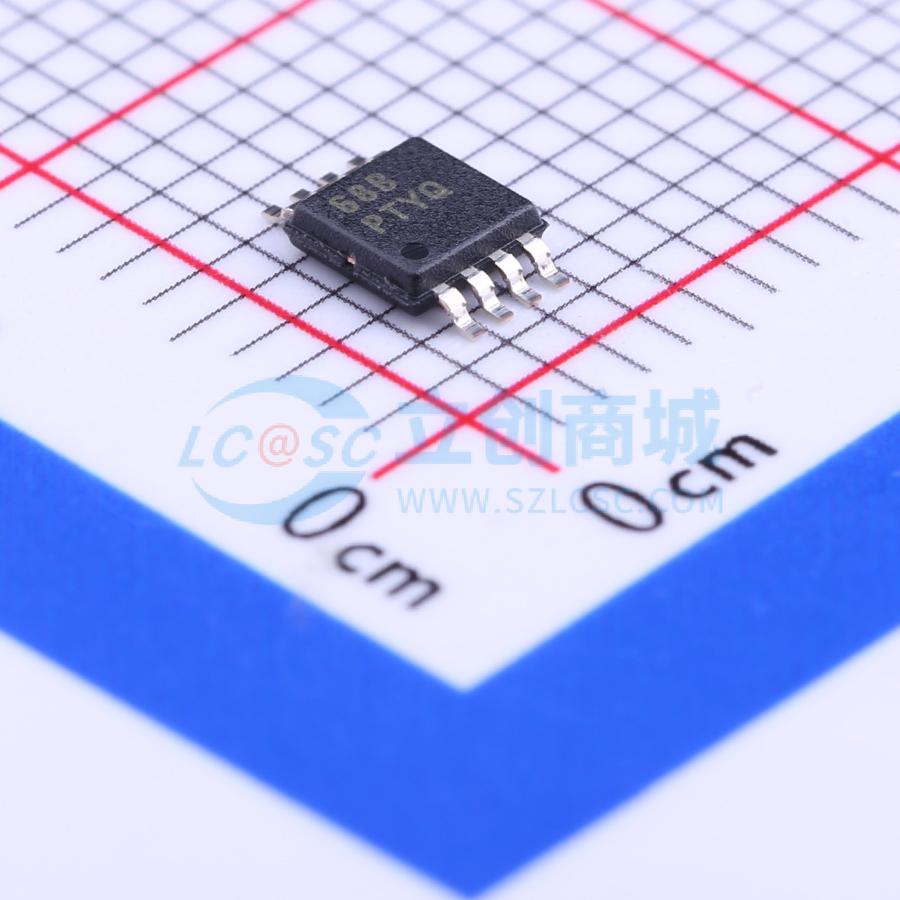

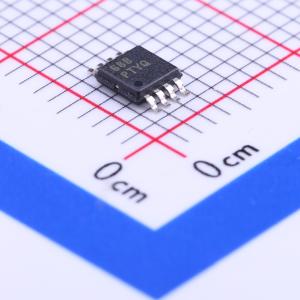

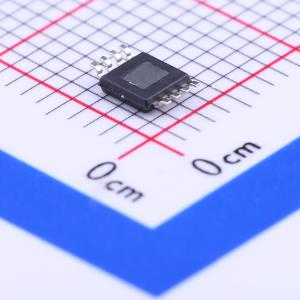

温馨提醒：图片仅供参考，商品以实物为准

TPS7A1601DGNR

具有电源正常指示和使能功能的 100mA、60V 超低 IQ 低压降 (LDO) 稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A16 具有使能端和电源正常状态输出的 60V、5μA Iq、100mA、低压降电压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A1601DGNR
商品编号: C55770
商品封装: MSOP-8-EP
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

TPS7A16系列超低功耗、低压差（LDO）稳压器具备超低静态电流、高输入电压以及小型化、高热性能封装等优势。 TPS7A16系列专为连续或间歇性（备用电源）电池供电应用而设计，在这些应用中，超低静态电流对于延长系统电池寿命至关重要。 TPS7A16系列提供一个与标准CMOS逻辑兼容的使能引脚（EN），以及一个集成的漏极开路、高电平有效的电源正常输出（PG），其延迟时间可由用户编程设置。这些引脚适用于基于微控制器、需要电源轨排序的电池供电应用。此外，TPS7A16非常适合从多节电池解决方案中生成低压电源，应用范围从高节数电动工具电池组到汽车应用；该器件不仅能提供稳压良好的电压轨，还能在电压瞬变期间承受并保持稳压。这些特性使得电气浪涌保护电路更简单、更具成本效益。承受负载突降瞬变的汽车应用中的低功耗微控制器电源轨排序

商品特性

宽输入电压范围：3 V至60 V
超低静态电流：5 μA
关断时静态电流：1 μA
输出电流：100 mA
低压差电压：20 mA时为60 mV
精度：2%
提供以下选项：
- 固定输出电压：3.3 V、5.0 V
- 可调版本：约1.2 V至18.5 V
带可编程延迟的电源正常输出
限流和热关断保护
使用陶瓷输出电容时稳定：≥2.2 μF
封装：高热性能MSOP - 8和SON - 8 PowerPAD
工作温度范围：-40°C至+125°C

应用领域

电动工具及其他电池供电的微处理器和微控制器系统用高节数电池组
汽车音响、导航、信息娱乐及其他汽车系统
笔记本电脑、数字电视和专用局域网系统的电源
烟雾二氧化碳探测器和电池供电的报警/安全系统

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	60V
	输出电压	1.193V~18.5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	50dB@(100Hz)

	属性	参数值
	压差	500mV@(100mA)
	静态电流(Iq)	5uA
	特性	过热保护；带使能；过流保护；PG脚
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
