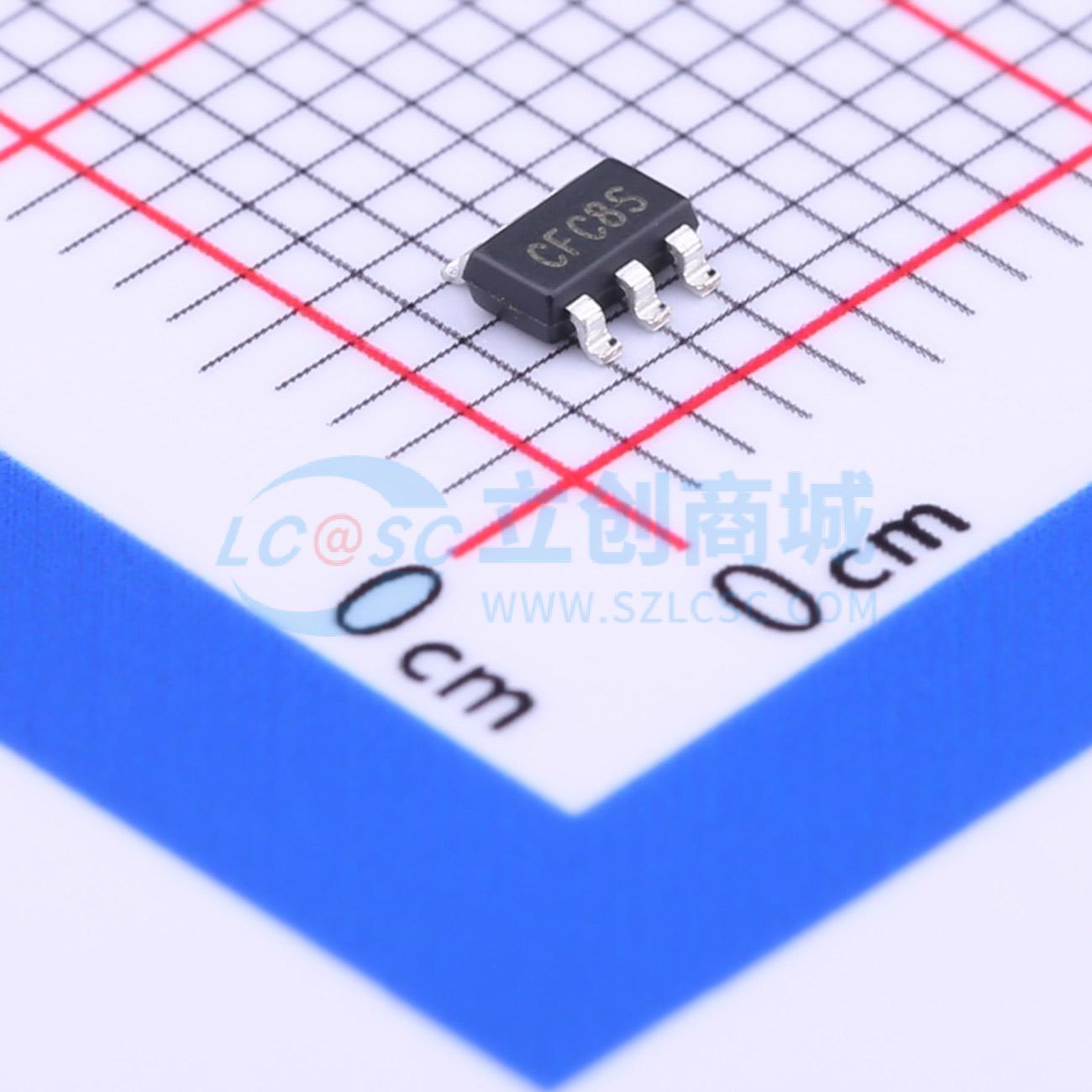

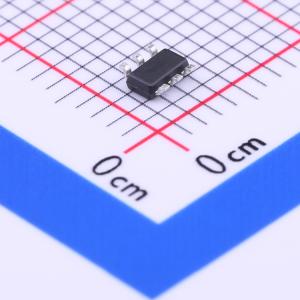

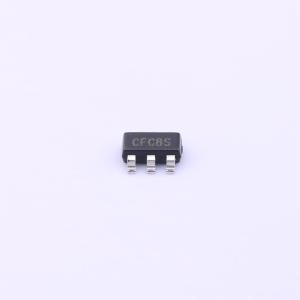

温馨提醒：图片仅供参考，商品以实物为准
PAM2803AAF095
输出750mA 升压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PAM2803是一款升压型DC-DC转换器，可提供稳定的输出电流。该器件以1.0 MHz的恒定频率进行开关操作，允许使用小值外部电感和陶瓷电容。PAM2803设计用于从两节碱性电池驱动高达1A的负载。LED电流可以通过连接在反馈引脚（FB）与地之间的外部电流检测电阻Rs进行编程。95 mV的低反馈电压减少了Rs中的功率损耗，提高了效率。借助其内部2A、100 mΩ的NMOS开关，即使在重负载下也能提供高效率。在关断模式下，反馈电阻Rs和负载完全断开，电流消耗降至1 μA以下。PAM2803采用6引脚SOT23-6封装。
- 品牌名称
- DIODES(美台)
- 商品型号
- PAM2803AAF095
- 商品编号
- C55801
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
- 网友设计参考
- PAM2803测试板
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 900mV~5.5V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 750mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
PAM2803是一款升压型DC-DC转换器，可提供稳定的输出电流。该器件以1.0 MHz的恒定频率进行开关操作，允许使用小值外部电感和陶瓷电容。
PAM2803设计用于从两节碱性电池驱动高达1A的负载。LED电流可以通过连接在反馈引脚（FB）与地之间的外部电流检测电阻Rs进行编程。95 mV的低反馈电压减少了Rs中的功率损耗，提高了效率。借助其内部2A、100 mΩ的NMOS开关，即使在重负载下也能提供高效率。在关断模式下，反馈电阻Rs和负载完全断开，电流消耗降至1 μA以下。
PAM2803采用6引脚SOT23-6封装。
应用领域
- 白色LED手电筒( flashlight )
- 白色LED相机闪光灯
- 数码相机(DSC)闪光灯
- 手机相机闪光灯
- PDA相机闪光灯
- 摄像机手电筒( flashlight )灯
