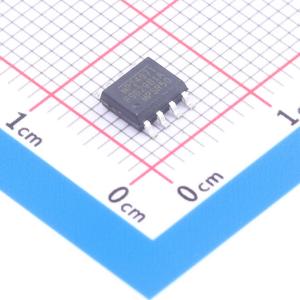

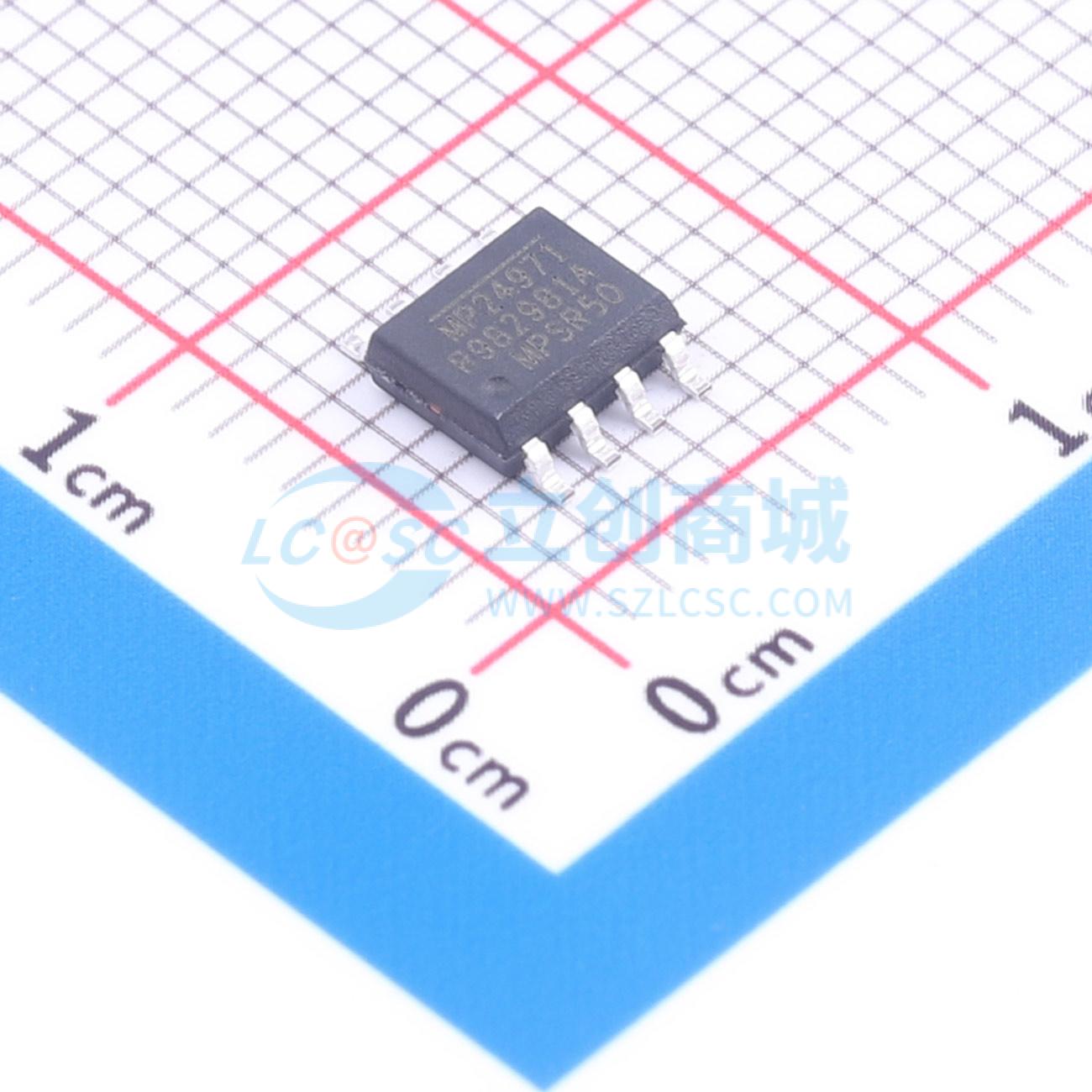

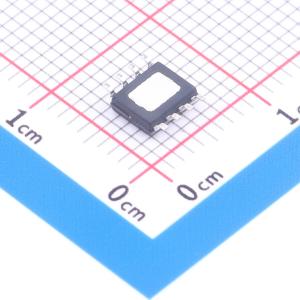

MP24971DN-LF-Z
MP24971DN-LF-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP24971DN-LF-Z
- 商品编号
- C55643
- 商品封装
- SOIC-8E
- 包装方式
- 编带
- 商品毛重
- 14.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~50V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MP24971是一款带有可编程输出电流限制的单片降压开关模式转换器。它在宽输入电源范围内提供固定5V/1.5A连续输出,具备出色的负载调整率和线性调整率。它集成了2ms至4ms软启动功能,可防止启动时的浪涌电流,并对输出线路压降进行补偿。MP24971通过良好控制的开关边沿实现了低EMI特性。它具备多种故障保护功能,包括打嗝模式限流保护、短路保护、输出过压保护和热关断。MP24971仅需少量易于采购的标准外置元件,提供SOIC8和SOIC8E封装。
商品特性
- 宽8V至50V工作输入范围
- 输出过压保护
- 5V固定输出
- 内置0.4Ω功率MOSFET
- 内置4ms软启动
- 可与低ESR陶瓷输出电容稳定工作
- 固定100kHz工作频率
- 低EMI特性
- 热关断保护
- 输出线压降补偿
- 打嗝模式限流和短路保护
- 提供SOIC8和SOIC8E封装
应用领域
- USB电源
- 车载电源适配器
- 线性充电器电源
