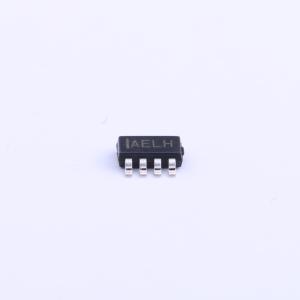

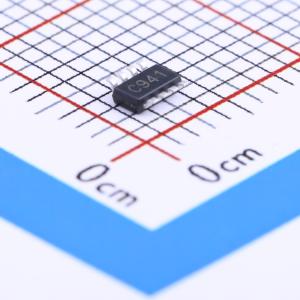

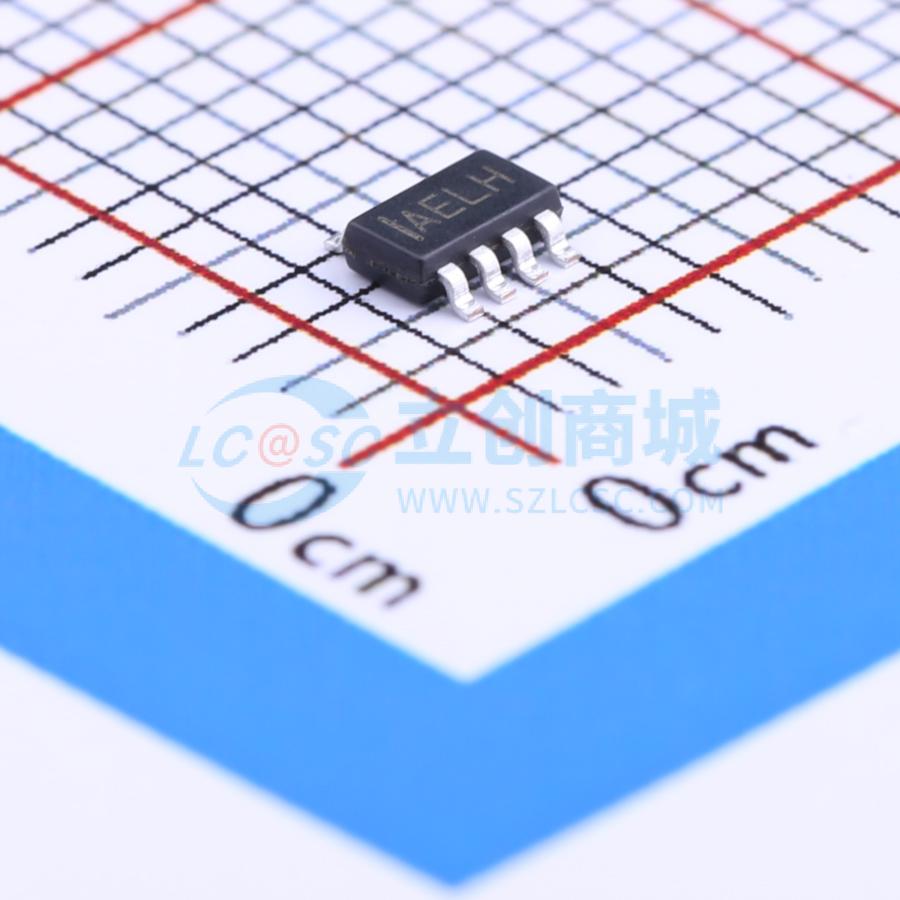

MP2314GJ-Z
降压型 2A 4.5V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- -
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2314GJ-Z
- 商品编号
- C55592
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.052克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 800mV~22.8V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；频率同步；逐波限流；过流保护；打嗝限流 |
商品概述
MP2314是一款内置功率MOSFET的高频同步整流降压开关变换器。它可提供非常紧凑的解决方案，在宽输入电源范围内实现2A连续输出电流，具备出色的负载和线性调整率。MP2314采用同步模式工作，在整个输出电流负载范围内均可实现更高效率。电流模式工作可提供快速瞬态响应并简化环路稳定。完整保护功能包括过流保护(OCP)和热关断。MP2314仅需最少数量的现成标准外部元器件，并且采用节省空间的TSOT23封装。
商品特性
- 宽4.5V至24V工作输入范围
- 2A负载电流
- 内置120mΩ/50mΩ低导通电阻内部功率MOSFET
- 低静态电流
- 高效率同步模式工作
- 固定500kHz开关频率
- 支持200kHz至2MHz外部时钟同步
- AAM节能模式
- 内置软启动
- 过流保护与打嗝模式
- 热关断
- 输出电压可从0.8V调节
- 采用8引脚TSOT-23封装
应用领域
- 笔记本系统和I/O电源
- 数字机顶盒
- 平板电视和显示器
