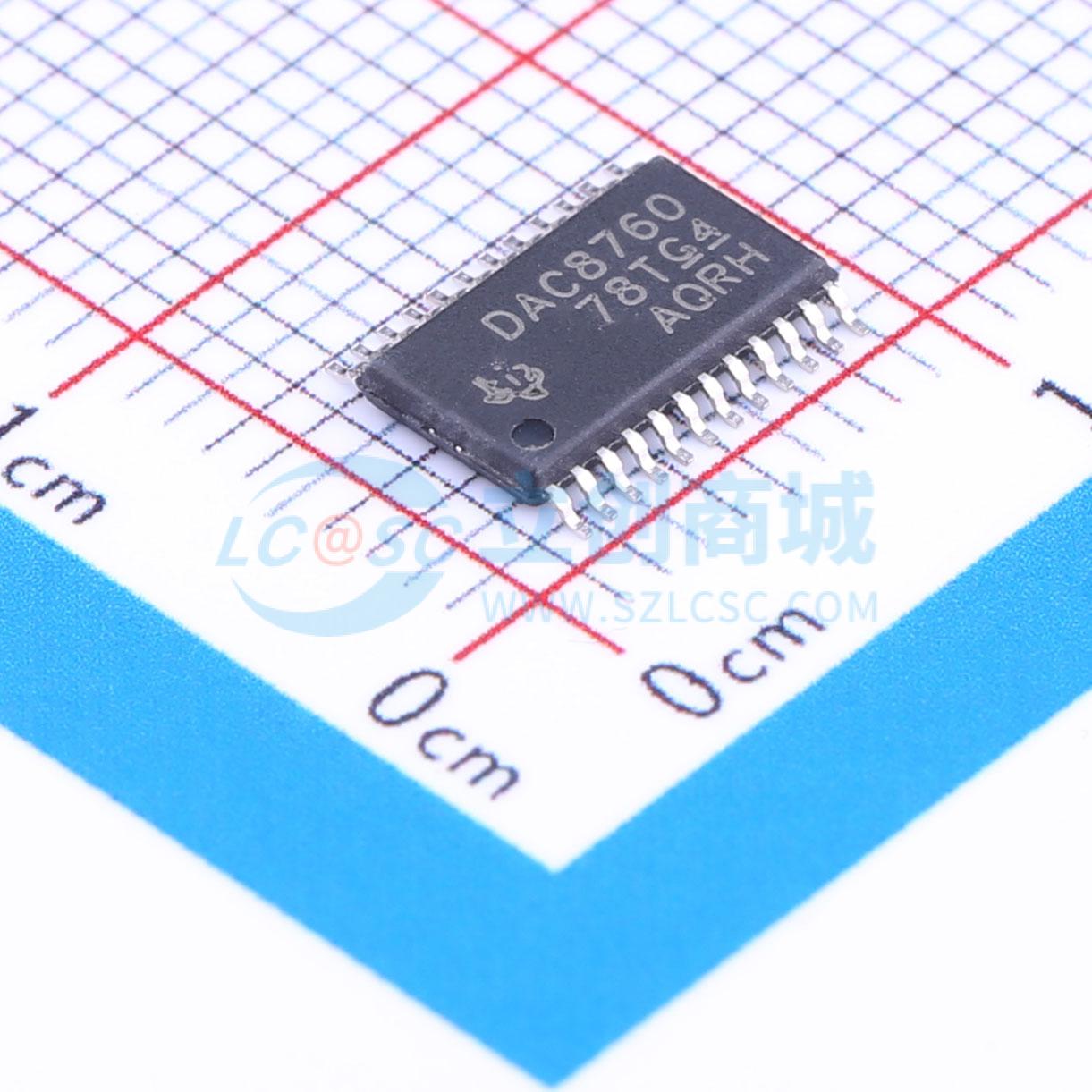

DAC8760IPWPR

DAC7760和DAC8760是低成本、高精度、完全集成的12位和16位数模转换器（DAC），旨在满足工业过程控制应用的需求。这些器件可被编程为电流输出，范围为4 mA至20 mA、0 mA至20 mA或0 mA至24 mA；也可被编程为电压输出，范围为0 V至5 V、0 V至10 V、±5 V或±10 V，并有10%的超量程（0 V至5.5 V、0 V至11 V、±5.5 V或±11 V）。电流和电压输出可同时启用，并由单个数据寄存器控制。

这些器件包含上电复位功能，以确保在上电时处于已知状态（IOUT和VOUT均禁用并处于高阻态）。如果输出已启用，CLR和CLR - SEL引脚可将电压输出设置为零刻度或中间刻度，并将电流输出设置为范围的低端。零位和增益寄存器可进行编程，以便在最终系统中对器件进行数字校准。输出压摆率也可通过寄存器进行编程。这些器件可将外部HART信号叠加在电流输出上，并且可以使用+10 V至+36 V的单电源，或最高±18 V的双电源供电。所有版本均提供6 mm×6 mm QFN - 40和TSSOP - 24两种封装。

• 电流输出：4 mA至20 mA；0 mA至20 mA；0 mA至24 mA
• 电压输出：0 V至5 V；0 V至10 V；±5 V；±10 V；0 V至5.5 V；0 V至11 V；±5.5 V；±11 V（10%超量程）
• 最大±0.1%满量程总未调整误差（TUE）
• 最大±1 LSB微分非线性（DNL）
• 同时提供电压和电流输出
• 内部5 V基准源（最大10 ppm/℃）
• 内部4.6 V电源输出
• 可靠性特性：
  • 循环冗余校验（CRC）检查和看门狗定时器
  • 热报警、开路报警、短路电流限制
• 宽温度范围：-40℃至+125℃
• 6 mm×6 mm QFN - 40；TSSOP - 24封装

• 4 mA至20 mA电流环路
• 模拟输出模块
• 楼宇自动化
• 环境监测
• 可编程逻辑控制器（PLC）
• 现场传感器和过程变送器
